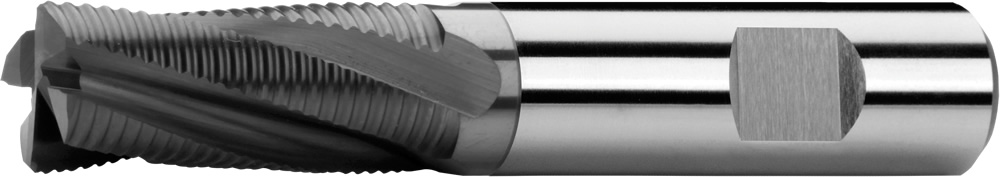

Фрезы концевые с цилиндрическим хвостовиком, длинные, с 2 ценрорежущими зубами, 20°, тип HR, лыска weldon, AlTiN
DIN 6527L
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

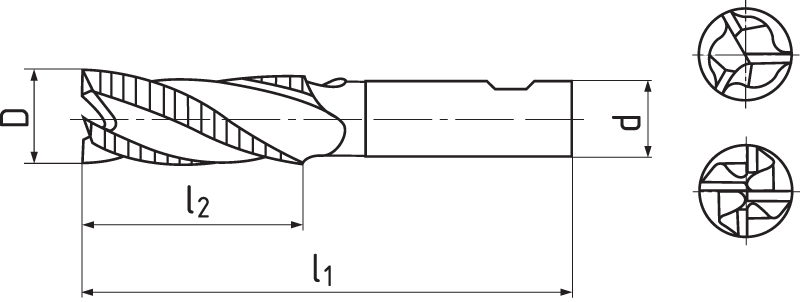

| D h 10 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 3 | S109612.060 | Да |
| 8 | 8 | 63 | 19 | 3 | S109612.080 | Да |
| 10 | 10 | 72 | 22 | 4 | S109612.100 | Да |
| 12 | 12 | 83 | 26 | 4 | S109612.120 | Да |
| 14 | 14 | 83 | 26 | 4 | S109612.140 | Да |
| 16 | 16 | 92 | 32 | 4 | S109612.160 | Да |
| 18 | 18 | 92 | 32 | 4 | S109612.180 | Да |
| 20 | 20 | 104 | 38 | 4 | S109612.200 | Да |
|
Материял |
Твердость |

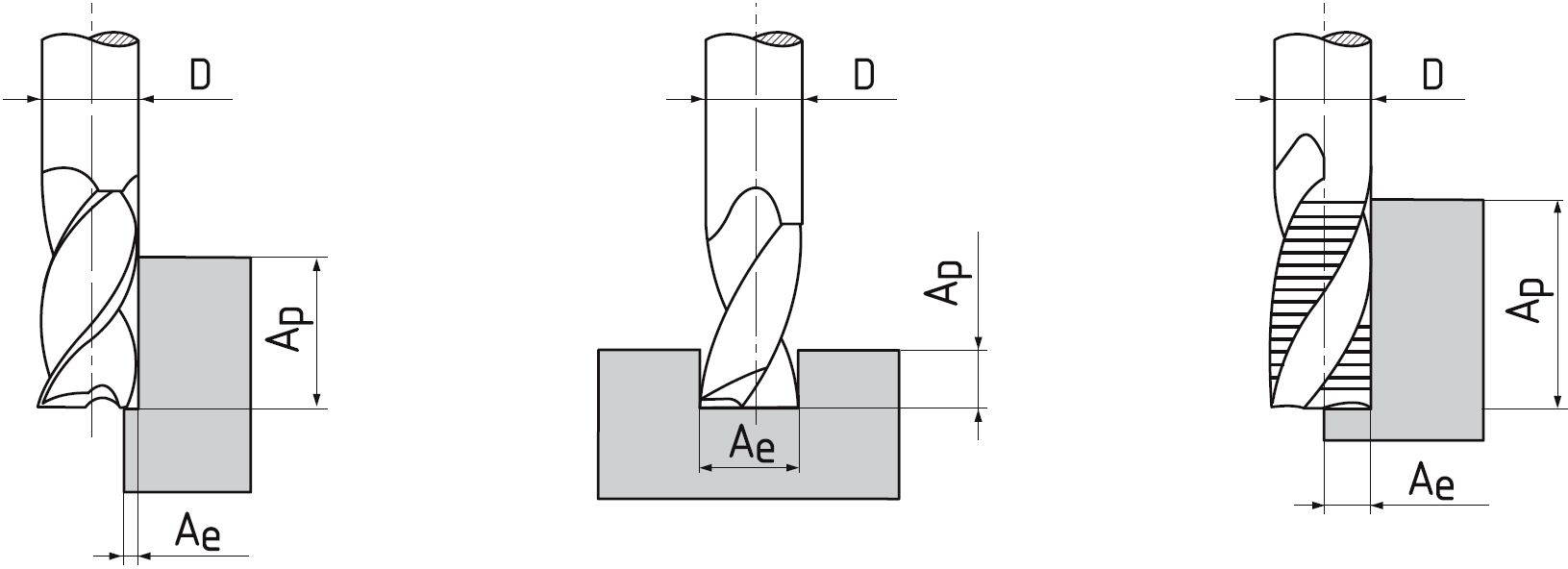

Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,4xD | 180 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xD | 0,4xD | 100 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xD | 0,4xD | 80 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
| K.1 | Чугун | < 240 HB | 1xD | 0,4xD | 140 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
| K.2 | Чугун | > 240 HB | 1xD | 0,4xD | 100 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xD | 0,4xD | 50 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1xD | 0,4xD | 70 | 0.015 | 0.02 | 0.025 | 0.03 | 0.04 | 0.045 | 0.05 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.
Геометрия инструменты
Угол наклона винтовой линии = 20°. Передний угол = 8°.
Обработка торца
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
Вид HR
Для черновой обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 6,3 и более.
Возможные направления движения
Материал.
