Фрезы концевые с цилиндрическим хвостовиком, короткие, 45°, тип HR, гладкий хвостовик, AlCrN
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D h 10 |
d h 6 |
l1 | l2 | Dn | Z | ln | Код продукта | На складе |
|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 54 | 8 | 3,8 | 3 | 13 | S118602N.040 | Да |
| 5 | 6 | 54 | 9 | 4,8 | 4 | 16 | S118602N.050 | Да |
| 6 | 6 | 54 | 10 | 5,7 | 4 | 17 | S118602N.060 | Да |
| 8 | 8 | 58 | 12 | 7,6 | 4 | 22 | S118602N.080 | Да |
| 10 | 10 | 66 | 14 | 9,5 | 4 | 26 | S118602N.100 | Да |
| 12 | 12 | 73 | 16 | 11,5 | 4 | 28 | S118602N.120 | Да |
| 14 | 14 | 75 | 18 | 13,5 | 4 | 30 | S118602N.140 | Да |
| 16 | 16 | 82 | 22 | 15,5 | 4 | 34 | S118602N.160 | Да |
| 16 | 16 | 82 | 22 | 15,5 | 5 | 34 | S118602N.160Z5 | Да |
| 18 | 18 | 84 | 24 | 17,5 | 5 | 36 | S118602N.180 | Нет |
| 20 | 20 | 92 | 26 | 19,5 | 5 | 42 | S118602N.200 | Нет |
| 20 | 20 | 92 | 26 | 19,5 | 6 | 42 | S118602N.200Z6 | Да |
|
Материял |
Твердость |

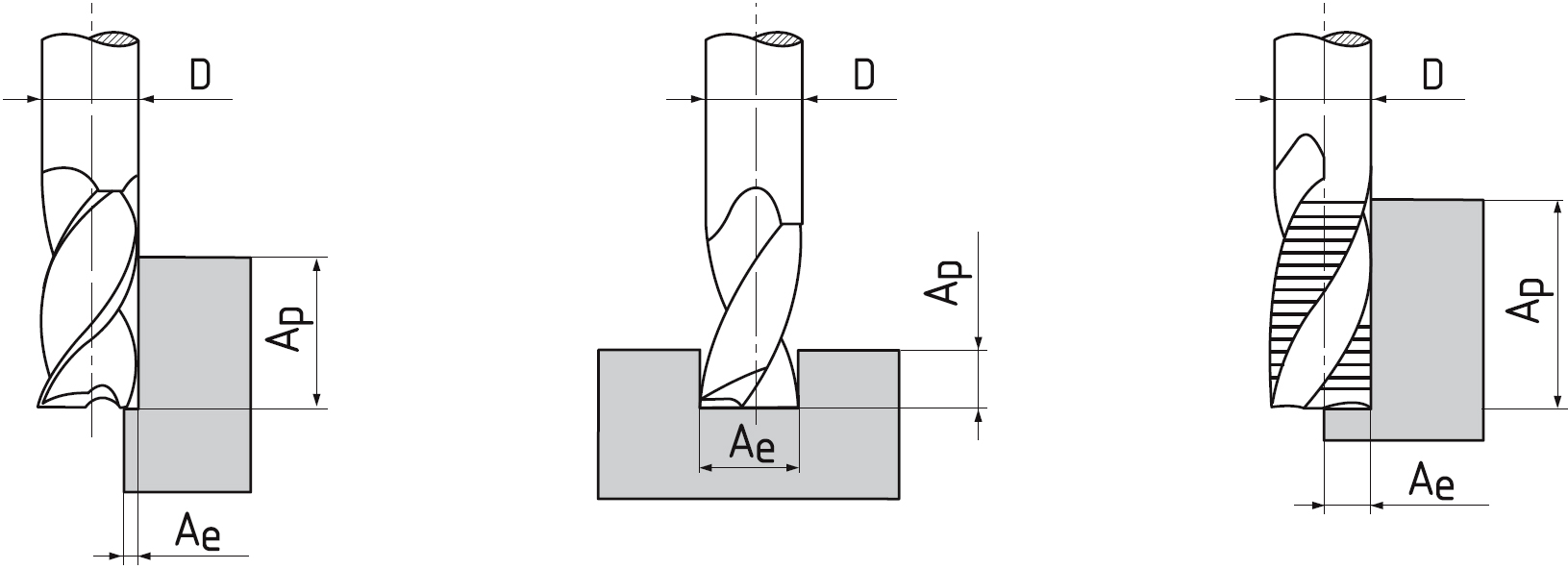

Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,4xD | 210 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xD | 0,4xD | 175 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xD | 0,4xD | 120 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² | 1xD | 0,4xD | 110 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1xD | 0,4xD | 90 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| K.1 | Чугун | < 240 HB | 1xD | 0,4xD | 150 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| K.2 | Чугун | > 240 HB | 1xD | 0,4xD | 110 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xD | 0,4xD | 50 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| H.1 | Калёные стали | < 54 HRC | 1xD | 0,4xD | 120 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
| H.2 | Калёные стали | 54 - 60 HRC | 1xD | 0,4xD | 100 | 0.03 | 0.04 | 0.055 | 0.065 | 0.085 | 0.1 | 0.11 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Геометрия инструменты
Угол наклона винтовой линии = 45°. Передний угол = 6°.
Обработка торца
Стандартный AlCrN покрытие
Отличные показатели износостойкости, стабильности при температурном ударе и красностойкости.
Вид HR
Для черновой обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 6,3 и более.
Возможные направления движения
Материал.
