Фрезы концевые с цилиндрическим хвостовиком, длинные, с 2 ценрорежущими зубами, 45°, тип HR, лыска weldon, AlCrN

твердый сплав

При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

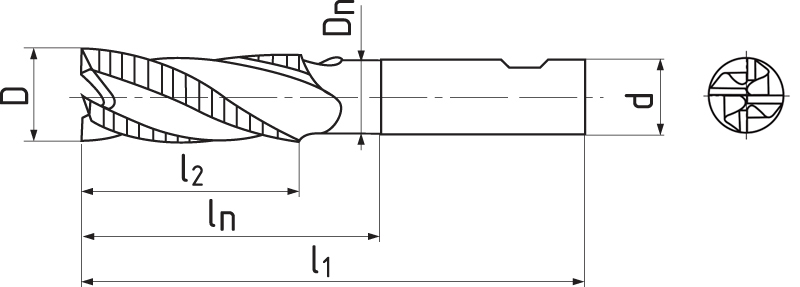

D h 10	d h 6	l₁	l₂	D_n	Z	l_n	Код продукта	На складе
4	6	57	11	3,8	3	16	S119612N.040	Да
5	6	57	13	4,8	4	18	S119612N.050	Да
6	6	57	13	5,7	4	19	S119612N.060	Да
8	8	63	19	7,6	4	25	S119612N.080	Да
10	10	72	22	9,5	4	30	S119612N.100	Да
12	12	83	26	11,5	4	36	S119612N.120	Да
14	14	83	26	13,5	4	36	S119612N.140	Да
16	16	92		15,5	4	42	S119612N.160	Да
16	16	92	32	15,5	5	42	S119612N.160Z5	Да
18	18	92	32	17,5	5	42	S119612N.180	Нет
20	20	104	38	19,5	5	52	S119612N.200	Да
20	20	104	38	19,5	6	52	S119612N.200Z6	Да

Материял	Твердость	A_p	A_e	V_c	fz(mm/z) Ø 4	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 18	Ø 20
P.1 \| Автоматные и конструкционные стали	≤ 600 N/mm²	1,5xD	0,4xD	210	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
P.3 \| Инструментальная сталь низколегированная	≤ 1100 N/mm²	1,5xD	0,4xD	175	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
P.5 \| Инструментальная сталь высоколегированная	≤ 1100 N/mm²	1,5xD	0,4xD	120	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
M.1 \| Нержавеющие стали	≤ 750 N/mm²	1,5xD	0,4xD	110	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
M.2 \| Нержавеющие стали	750 - 850 N/mm²	1,5xD	0,4xD	90	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
K.1 \| Чугун	< 240 HB	1,5xD	0,4xD	150	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
K.2 \| Чугун	> 240 HB	1,5xD	0,4xD	110	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
S.1 \| Хромникелевые сплавы	≤ 1500 N/mm²	1,5xD	0,4xD	50	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
S.2 \| Титан, сплавы титана	≤ 1250 N/mm²	1,5xD	0,4xD	70	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
H.1 \| Калёные стали	< 54 HRC	1,5xD	0,4xD	120	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11
H.2 \| Калёные стали	54 - 60 HRC	1,5xD	0,4xD	100	0.02	0.03	0.04	0.055	0.065	0.085	0.1	0.11

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.

Вид HR

Для черновой обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 6,3 и более.

Возможные направления движения

Материал.

Охлаждение воздухом

Стандарт компании

Геометрия инструменты

Угол наклона винтовой линии = 45°. Передний угол = 6°.

Обработка торца

Стандартный AlCrN покрытие

Отличные показатели износостойкости, стабильности при температурном ударе и красностойкости.

Фрезы концевые с цилиндрическим хвостовиком, длинные, с 2 ценрорежущими зубами, 45°, тип HR, лыска weldon, AlCrN
