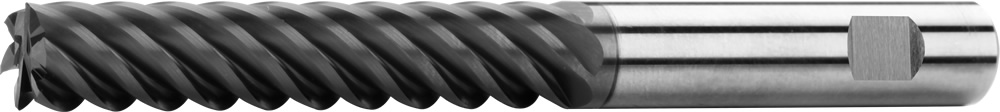

Фрезы концевые с цилиндрическим хвостовиком, экстраx длинные, мелкозубые, 45°, тип H, лыска weldon, AlTiN
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D h 10 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
---|---|---|---|---|---|---|
6 | 6 | 80 | 36 | 6 | S131612E.060 | Да |
8 | 8 | 90 | 46 | 6 | S131612E.080 | Да |
10 | 10 | 100 | 50 | 6 | S131612E.100 | Да |
12 | 12 | 120 | 65 | 6 | S131612E.120 | Да |
16 | 16 | 140 | 80 | 6 | S131612E.160 | Да |
20 | 20 | 160 | 94 | 8 | S131612E.200 | Да |
Материял |
Твердость |

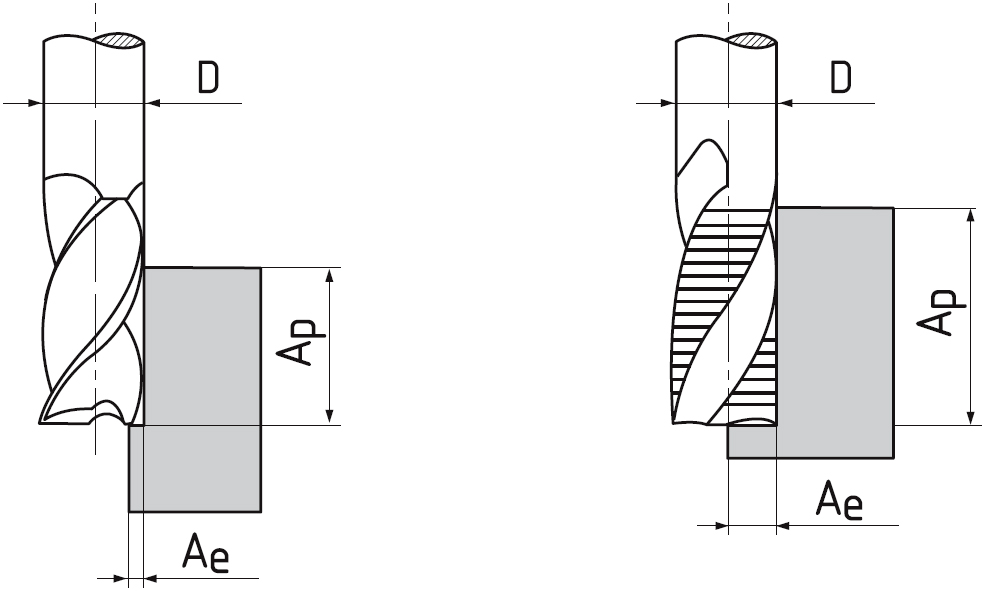

Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 20 |
---|---|---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 3,5xD | 0,05xD | 180 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 3,5xD | 0,05xD | 100 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 3,5xD | 0,05xD | 80 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
M.1 | Нержавеющие стали | ≤ 750 N/mm² | 3,5xD | 0,05xD | 90 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
M.2 | Нержавеющие стали | 750 - 850 N/mm² | 3,5xD | 0,05xD | 80 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
K.1 | Чугун | ≤ 820 N/mm² | 3,5xD | 0,05xD | 140 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
K.2 | Чугун | > 800 N/mm² | 3,5xD | 0,05xD | 100 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 3,5xD | 0,05xD | 50 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 3,5xD | 0,05xD | 70 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
H.1 | Калёные стали | ≤ 1920 N/mm² | 3,5xD | 0,05xD | 80 | 0.02 | 0.027 | 0.033 | 0.04 | 0.053 | 0.067 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.
Вид H
Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.
Возможные направления движения
Материал.
Охлаждение маслом.
Стандарт компании
Геометрия инструменты
Угол наклона винтовой линии = 45°. Передний угол = 12°.
Обработка торца
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
