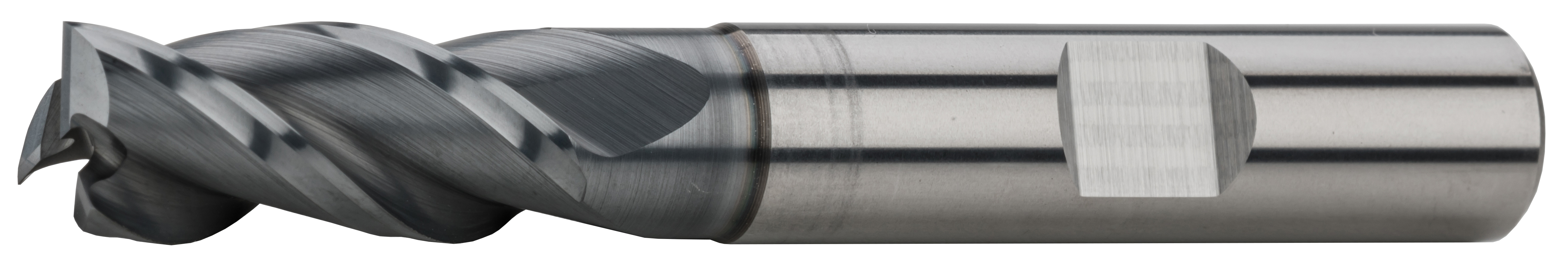

Фрезы концевые с цилиндрическим хвостовиком, длинные, с центрорежущим зубом, 37°-39°, тип N, лыска weldon, AlCrN
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

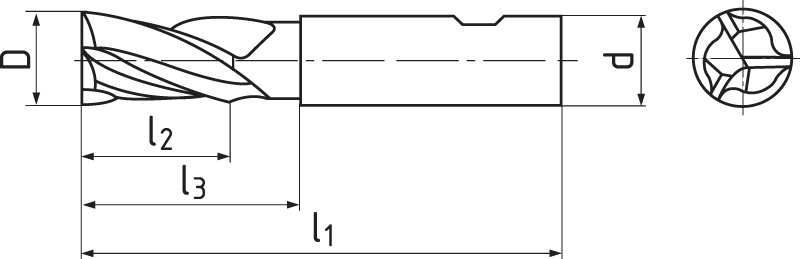

D h 10 |
d h 6 |
l1 | l2 | l3 | Dn | Z | Код продукта | На складе |
---|---|---|---|---|---|---|---|---|
3 | 6 | 57 | 8 | 14 | 2,8 | 3 | S141412X.030 | Нет |
3,5 | 6 | 57 | 8 | 14 | 3,3 | 3 | S141412X.035 | Нет |
4 | 6 | 57 | 11 | 16 | 3,8 | 3 | S141412X.040 | Нет |
4,5 | 6 | 57 | 11 | 16 | 4,3 | 3 | S141412X.045 | Нет |
5 | 6 | 57 | 13 | 18 | 4,8 | 3 | S141412X.050 | Нет |
5,5 | 6 | 57 | 13 | 18 | 5,3 | 3 | S141412X.055 | Нет |
6 | 6 | 57 | 13 | 19 | 5,7 | 3 | S141412X.060 | Нет |
8 | 8 | 63 | 19 | 25 | 7,6 | 3 | S141412X.080 | Нет |
10 | 10 | 72 | 22 | 30 | 9,5 | 3 | S141412X.100 | Нет |
12 | 12 | 83 | 26 | 36 | 11,5 | 3 | S141412X.120 | Нет |
14 | 14 | 83 | 26 | 36 | 13,5 | 3 | S141412X.140 | Нет |
16 | 16 | 92 | 32 | 42 | 15,5 | 3 | S141412X.160 | Нет |
18 | 18 | 92 | 32 | 42 | 17,5 | 3 | S141412X.180 | Нет |
20 | 20 | 104 | 38 | 52 | 19,5 | 3 | S141412X.200 | Нет |
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 4 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 20 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,1xD | 210 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xD | 0,1xD | 175 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xD | 0,1xD | 120 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
K.1 | Чугун | ≤ 820 N/mm² | 1xD | 0,1xD | 150 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
K.2 | Чугун | < 800 N/mm² | 1xD | 0,1xD | 110 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1xD | 0,1xD | 50 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1xD | 0,1xD | 70 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
H.1 | Калёные стали | ≤ 1920 N/mm² | 1xD | 0,1xD | 120 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
H.2 | Калёные стали | 1920 - 2210 N/mm² | 1xD | 0,1xD | 100 | 0.015 | 0.02 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.1 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Материал.
Охлаждение маслом.
Стандарт компании
Геометрия инструменты
Угол наклона винтовой линии = 37/39°. Передний угол = 6°.
Обработка торца
Стандартный AlCrN покрытие
Отличные показатели износостойкости, стабильности при температурном ударе и красностойкости.
