Фрезы концевые с цилиндрическим хвостовиком, длинные, 2 зуба к центру, 41°-42°, трохоидальное фрезерование, тип T, гладкий хвостовик, AlCr
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

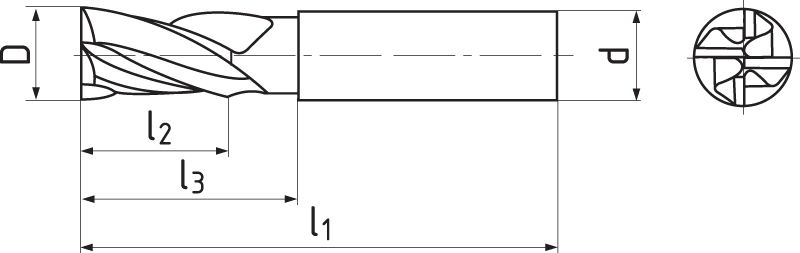

| D e 8 |
d h 5 |
l1 | l2 | Dn | R | Z | ln | Код продукта | На складе |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 62 | 18 | 5,7 | 5 | 24 | S143502T.060 | Да | |
| 6 | 6 | 62 | 18 | 5,7 | 0,5 | 5 | 24 | S143502T.06005 | Да |
| 6 | 6 | 62 | 18 | 5,7 | 1 | 5 | 24 | S143502T.06010 | Да |
| 8 | 8 | 68 | 24 | 7,6 | 5 | 30 | S143502T.080 | Да | |
| 8 | 8 | 68 | 24 | 7,6 | 0,5 | 5 | 30 | S143502T.08005 | Да |
| 8 | 8 | 68 | 24 | 7,6 | 1 | 5 | 30 | S143502T.08010 | Да |
| 10 | 10 | 80 | 30 | 9,5 | 5 | 38 | S143502T.100 | Да | |
| 10 | 10 | 80 | 30 | 9,5 | 0,5 | 5 | 38 | S143502T.10005 | Да |
| 10 | 10 | 80 | 30 | 9,5 | 1 | 5 | 38 | S143502T.10010 | Да |
| 10 | 10 | 80 | 30 | 9,5 | 2 | 5 | 38 | S143502T.10020 | Да |
| 12 | 12 | 93 | 36 | 11,5 | 5 | 46 | S143502T.120 | Да | |
| 12 | 12 | 93 | 36 | 11,5 | 0,5 | 5 | 46 | S143502T.12005 | Нет |
| 12 | 12 | 93 | 36 | 11,5 | 1 | 5 | 46 | S143502T.12010 | Да |
| 12 | 12 | 93 | 36 | 11,5 | 2 | 5 | 46 | S143502T.12020 | Да |
| 16 | 16 | 108 | 48 | 15,5 | 5 | 58 | S143502T.160 | Да | |
| 16 | 16 | 108 | 48 | 15,5 | 0,5 | 5 | 58 | S143502T.16005 | Нет |
| 16 | 16 | 108 | 48 | 15,5 | 1 | 5 | 58 | S143502T.16010 | Да |
| 16 | 16 | 108 | 48 | 15,5 | 2 | 5 | 58 | S143502T.16020 | Да |
| 20 | 20 | 126 | 60 | 19,5 | 5 | 74 | S143502T.200 | Да | |
| 20 | 20 | 126 | 60 | 19,5 | 1 | 5 | 74 | S143502T.20010 | Нет |
| 20 | 20 | 126 | 60 | 19,5 | 2 | 5 | 74 | S143502T.20020 | Нет |
| 20 | 20 | 126 | 60 | 19,5 | 3 | 5 | 74 | S143502T.20030 | Нет |
| 25 | 25 | 150 | 75 | 24 | 5 | 92 | S143502T.250 | Нет |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 14 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M.1 | Нержавеющие стали | ≤ 750 N/mm² | 3xD | 0,06xD | 190 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 3xD | 0,06xD | 170 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 3xD | 0,06xD | 80 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 3xD | 0,06xD | 130 | 0.072 | 0.096 | 0.12 | 0.144 | 0.168 | 0.192 | 0.216 | 0.24 | 0.3 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Геометрия инструменты
Угол наклона винтовой линии = 41/42°. Передний угол = 10°.
Обработка торца
Материал.
Охлаждение маслом.
Вид T
Трохоидальное фрезерование.
Возможные направления движения
Обработка торца - с радиусом
