Фрезы копирующие короткие, 2 зубы, 30°,тип N, гладкий хвостовик, AlTiN

DIN 6527K
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

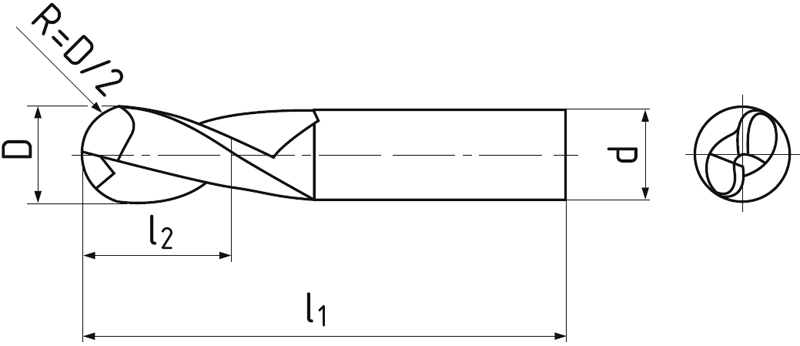

R D
k 12 		d
h 6 		l1 l2 Z Код продукта На складе
1,5 3 6 50 4 2 S510602.030 Да
2 4 6 54 5 2 S510602.040 Да
2,5 5 6 54 6 2 S510602.050 Нет
3 6 6 54 7 2 S510602.060 Да
4 8 8 58 9 2 S510602.080 Да
5 10 10 66 11 2 S510602.100 Да
6 12 12 73 12 2 S510602.120 Да
7 14 14 75 14 2 S510602.140 Нет
8 16 16 82 16 2 S510602.160 Нет
9 18 18 84 18 2 S510602.180 Да
10 20 20 92 20 2 S510602.200 Нет

Материял
Твердость
Ap
Ae
Vc 		fz(mm/z)
Ø 3
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,025xD 0,05xD 250 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,025xD 0,05xD 180 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,025xD 0,05xD 120 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
M.1 | Нержавеющие стали ≤ 750 N/mm² 0,025xD 0,05xD 110 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,025xD 0,05xD 100 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
K.1 | Чугун < 240 HB 0,025xD 0,05xD 180 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
K.2 | Чугун > 240 HB 0,025xD 0,05xD 140 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
N.1 | Алюминий, алюминий-кремниевые сплавы Si ≤ 6% 0,025xD 0,05xD 350 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
N.4 | Медноцинковые и меднооловянные сплавы ≤ 850 N/mm² 0,025xD 0,05xD 450 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333
H.1 | Калёные стали < 54 HRC 0,025xD 0,05xD 80 0.05 0.1 0.133 0.167 0.2 0.267 0.3 0.333

Зажимный элемент

Гладкий цилиндрический хвостовик согласно DIN 6535 A.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

Материал.

Охлаждение маслом.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
