Фрезы копирующие удлиненные, 2 зубы, 30°,тип N, гладкий хвостовик, AlTiN
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

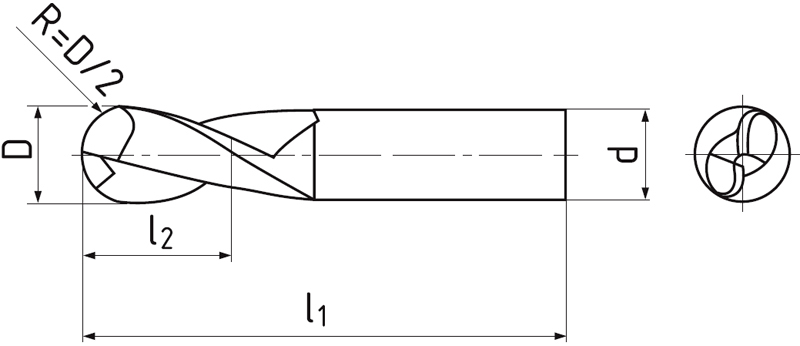

| D k 12 |
d h 6 |
l1 | l2 | l3 | Dn | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 62 | 3 | 7 | 1,9 | 2 | S511602E.020 | Да |
| 3 | 6 | 62 | 4 | 9,5 | 2,8 | 2 | S511602E.030 | Нет |
| 4 | 6 | 62 | 5 | 12 | 3,8 | 2 | S511602E.040 | Нет |
| 5 | 6 | 80 | 6 | 14,5 | 5,8 | 2 | S511602E.050 | Нет |
| 6 | 6 | 80 | 7 | 17 | 5,7 | 2 | S511602E.060 | Да |
| 8 | 8 | 90 | 9 | 22 | 7,6 | 2 | S511602E.080 | Нет |
| 10 | 10 | 100 | 11 | 27 | 9,5 | 2 | S511602E.100 | Нет |
| 12 | 12 | 120 | 13 | 32 | 11,5 | 2 | S511602E.120 | Да |
| 14 | 14 | 120 | 15 | 37 | 13,5 | 2 | S511602E.140 | Нет |
| 16 | 16 | 140 | 17 | 42 | 15,5 | 2 | S511602E.160 | Нет |
| 18 | 18 | 140 | 19 | 47 | 14,5 | 2 | S511602E.180 | Нет |
| 20 | 20 | 160 | 21 | 52 | 19,5 | 2 | S511602E.200 | Нет |
|
Материял |
Твердость |

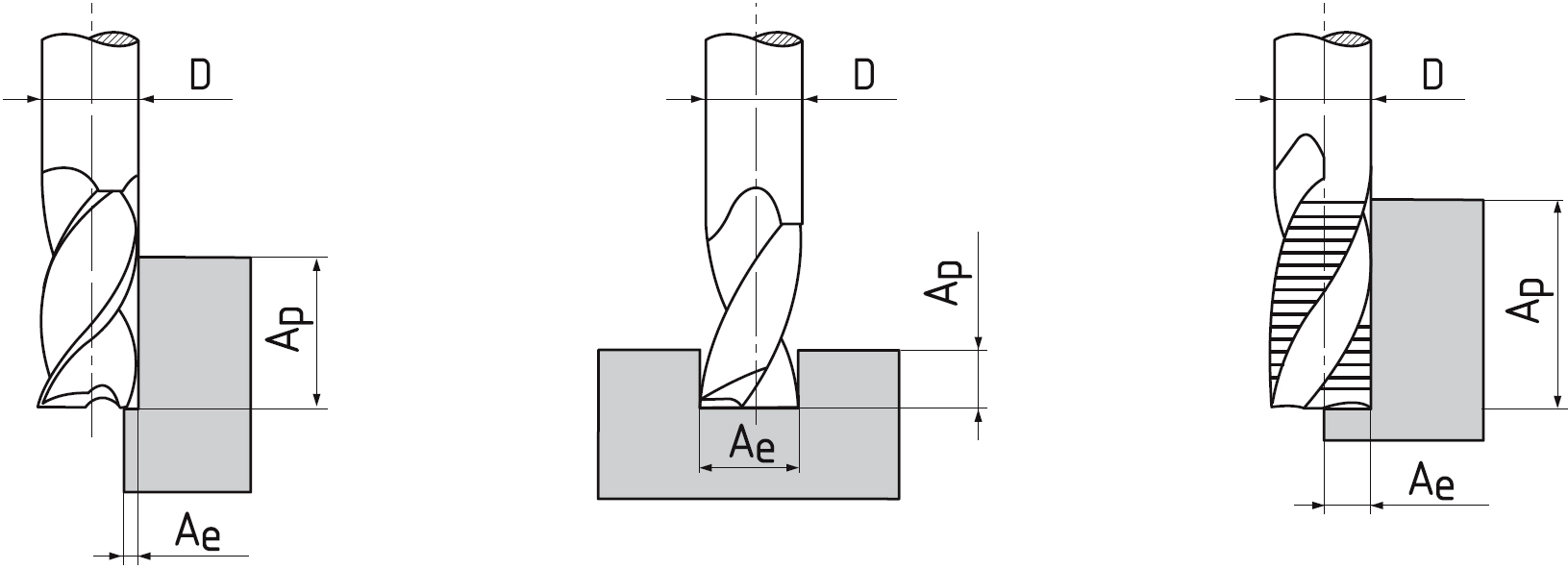

Ae |
Ap |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,1xD | 0,05xD | 210 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,1xD | 0,05xD | 175 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,1xD | 0,05xD | 140 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| K.1 | Чугун | < 240 HB | 0,1xD | 0,05xD | 150 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| K.2 | Чугун | > 240 HB | 0,1xD | 0,05xD | 110 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 0,1xD | 0,05xD | 50 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 0,1xD | 0,05xD | 70 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| H.1 | Калёные стали | > 54 HRC | 0,1xD | 0,05xD | 120 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
| H.2 | Калёные стали | 54-60 HRC | 0,1xD | 0,05xD | 100 | 0.03 | 0.06 | 0.08 | 0.1 | 0.12 | 0.16 | 0.18 | 0.2 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 6°.
Материал.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
