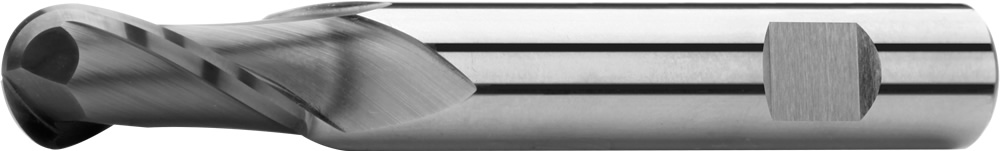

Фрезы копирующие длинные, 2 зубы, 30°,тип N, лыска weldon, AlTiN

DIN 6527L
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

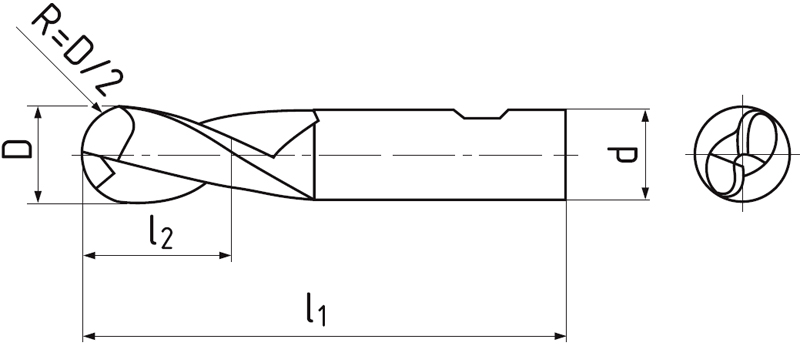

R D
k 12 		d
h 6 		l1 l2 Z Код продукта На складе
1,5 3 6 57 7 2 S511612.030 Нет
2 4 6 57 8 2 S511612.040 Да
2,5 5 6 57 10 2 S511612.050 Да
3 6 6 57 10 2 S511612.060 Да
4 8 8 63 16 2 S511612.080 Да
5 10 10 72 19 2 S511612.100 Да
6 12 12 83 22 2 S511612.120 Да
7 14 14 83 22 2 S511612.140 Да
8 16 16 92 26 2 S511612.160 Нет
9 18 18 92 26 2 S511612.180 Нет
10 20 20 104 32 2 S511612.200 Да

Материял
Твердость

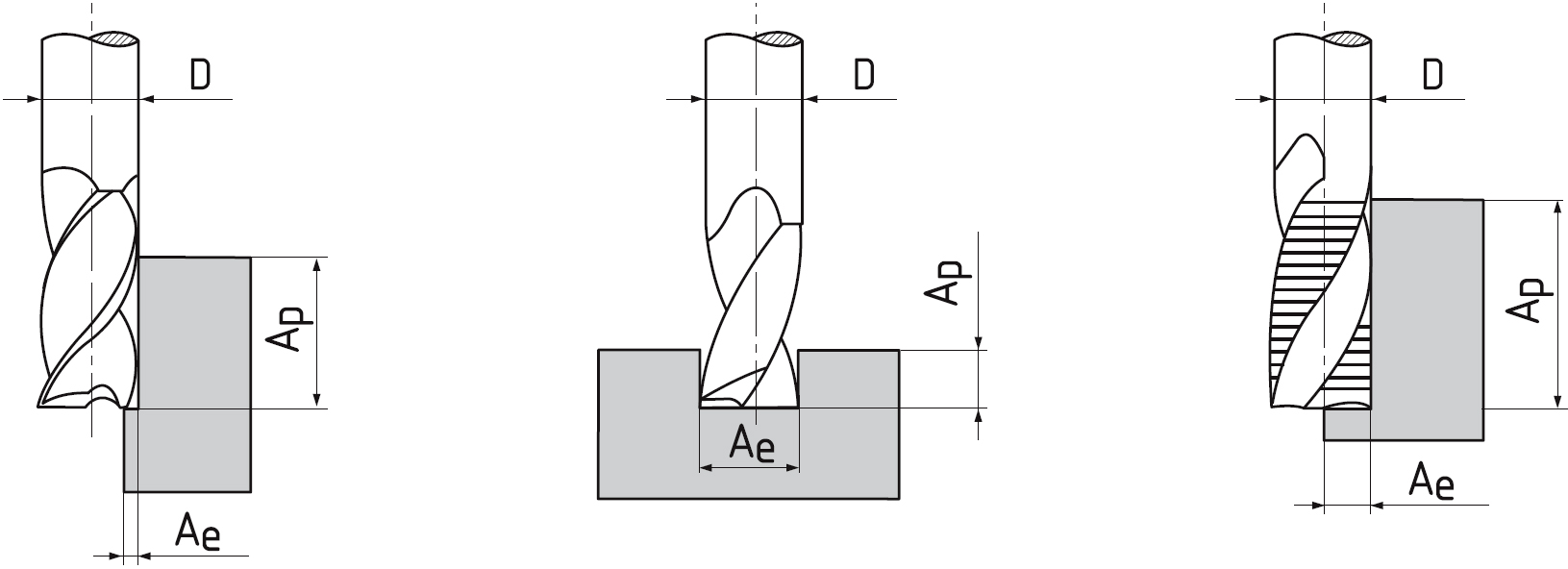

Ap
Ae
Vc 		fz(mm/z)
Ø 3
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,025xD 0,05xD 260 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,025xD 0,05xD 180 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,025xD 0,05xD 120 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
M.1 | Нержавеющие стали ≤ 750 N/mm² 0,025xD 0,05xD 110 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,025xD 0,05xD 100 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
K.1 | Чугун < 240 HB 0,025xD 0,05xD 200 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
K.2 | Чугун > 240 HB 0,025xD 0,05xD 150 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
N.1 | Алюминий, алюминий-кремниевые сплавы Si ≤ 6% 0,025xD 0,05xD 300 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
N.4 | Медноцинковые и меднооловянные сплавы ≤ 850 N/mm² 0,025xD 0,05xD 450 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3
H.1 | Калёные стали < 54 HRC 0,025xD 0,05xD 80 0.045 0.09 0.12 0.15 0.18 0.24 0.27 0.3

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

Материал.

Охлаждение маслом.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
