Фрезы дисковые, трехсторонние с прямыми зубьями, тип N

DIN 1834B
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

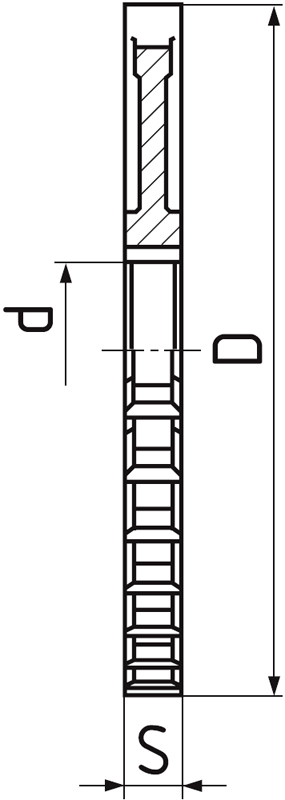

D
js 16
S
k 11
d
H 7
Z Код продукта На складе
63 1,6 22 32 737275.063016 Да
63 2 22 32 737275.063020 Да
63 2,5 22 32 737275.063025 Да
63 3 22 32 737275.063030 Да
63 4 22 32 737275.063040 Да
63 5 22 32 737275.063050 Да
80 1,6 27 36 737275.080016 Да
80 2 27 36 737275.080020 Да
80 2,5 27 36 737275.080025 Да
80 3 27 36 737275.080030 Да
80 4 27 36 737275.080040 Да
100 1,6 32 40 737275.100016 Да
100 2 32 40 737275.100020 Да
100 2,5 32 40 737275.100025 Да
100 3 32 40 737275.100030 Да
100 4 32 40 737275.100040 Нет
100 5 32 40 737275.100050 Да
125 1,6 32 44 737275.125016 Да
125 2 32 44 737275.125020 Да
125 2,5 32 44 737275.125025 Да
125 3 32 44 737275.125030 Да
125 4 32 44 737275.125040 Да
125 5 32 44 737275.125050 Да
125 6 32 44 737275.125060 Да
160 2 40 52 737275.160020 Да
160 2,5 40 52 737275.160025 Да
160 3 40 52 737275.160030 Да
160 4 40 52 737275.160040 Да
160 5 40 52 737275.160050 Да
160 6 40 52 737275.160060 Да
160 8 40 40 737275.160080 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 63

Ø 80

Ø 100

Ø 125

Ø 160
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,1xD 1xS 37.5 0.06 0.07 0.08 0.09 0.092
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,1xD 1xS 32.5 0.06 0.07 0.08 0.09 0.092
P.4 | Улучшенные стали ≤ 900 N/mm² 0,1xD 1xS 25 0.06 0.07 0.08 0.09 0.092
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,1xD 1xS 18 0.06 0.07 0.08 0.09 0.092
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 0,1xD 1xS 16 0.042 0.049 0.056 0.063 0.064
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,1xD 1xS 10 0.06 0.07 0.08 0.09 0.092
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,1xD 1xS 30 0.06 0.07 0.08 0.09 0.092
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,1xD 1xS 22 0.06 0.07 0.08 0.09 0.092
N.4 | Медноцинковые и меднооловянные сплавы ≤ 800 N/mm² 0,1xD 1xS 60-100 0.06 0.07 0.08 0.09 0.092

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 0°. Передний угол = 12°.

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

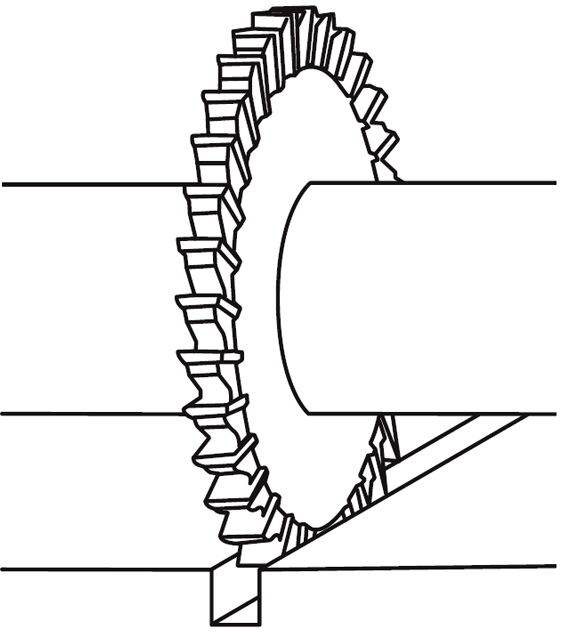

Режущая кромка по торцам и по образующей цилиндра дисковой фрезы
