Фрезы отрезные, тип H
DIN 1837
быстрорежущая сталь HSS
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

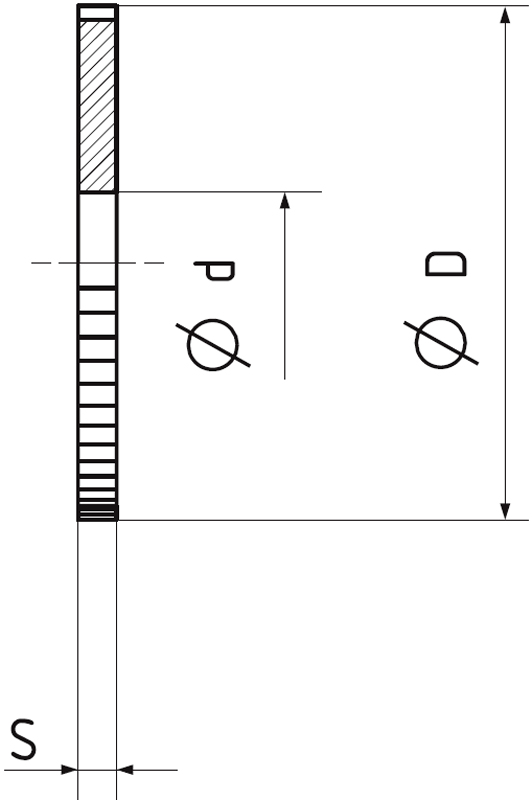

| D | S | d | Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 20 | 0,15 | 5 | 80 | 722910.0200015 | Да |
| 20 | 0,2 | 5 | 80 | 722910.0200020 | Да |
| 20 | 0,25 | 5 | 64 | 722910.0200025 | Нет |
| 20 | 0,3 | 5 | 64 | 722910.0200030 | Да |
| 20 | 0,4 | 5 | 64 | 722910.0200040 | Да |
| 20 | 0,5 | 5 | 48 | 722910.0200050 | Да |
| 20 | 0,6 | 5 | 48 | 722910.0200060 | Да |
| 20 | 0,7 | 5 | 48 | 722910.0200070 | Да |
| 20 | 0,8 | 5 | 48 | 722910.0200080 | Да |
| 20 | 0,9 | 5 | 48 | 722910.0200090 | Нет |
| 20 | 1 | 5 | 40 | 722910.0200100 | Да |
| 20 | 1,2 | 5 | 40 | 722910.0200120 | Да |
| 20 | 1,5 | 5 | 40 | 722910.0200150 | Да |
| 20 | 1,6 | 5 | 40 | 722910.0200160 | Да |
| 20 | 2 | 5 | 32 | 722910.0200200 | Да |
| 20 | 2,5 | 5 | 32 | 722910.0200250 | Нет |
| 20 | 3 | 5 | 32 | 722910.0200300 | Нет |
| 25 | 0,15 | 8 | 80 | 722910.0250015 | Да |
| 25 | 0,2 | 8 | 80 | 722910.0250020 | Да |
| 25 | 0,25 | 8 | 80 | 722910.0250025 | Нет |
| 25 | 0,3 | 8 | 80 | 722910.0250030 | Да |
| 25 | 0,4 | 8 | 64 | 722910.0250040 | Да |
| 25 | 0,5 | 8 | 64 | 722910.0250050 | Да |
| 25 | 0,6 | 8 | 64 | 722910.0250060 | Да |
| 25 | 0,7 | 8 | 64 | 722910.0250070 | Нет |
| 25 | 0,8 | 8 | 48 | 722910.0250080 | Нет |
| 25 | 0,9 | 8 | 48 | 722910.0250090 | Да |
| 25 | 1 | 8 | 48 | 722910.0250100 | Да |
| 25 | 1,2 | 8 | 48 | 722910.0250120 | Да |
| 25 | 1,3 | 8 | 48 | 722910.0250150 | Да |
| 25 | 1,6 | 8 | 40 | 722910.0250160 | Да |
| 25 | 2 | 8 | 40 | 722910.0250200 | Нет |
| 25 | 2,5 | 8 | 40 | 722910.0250250 | Да |
| 25 | 3 | 8 | 32 | 722910.0250300 | Да |
| 32 | 0,15 | 8 | 100 | 722910.0320015 | Нет |
| 32 | 0,2 | 8 | 100 | 722910.0320020 | Да |
| 32 | 0,25 | 8 | 100 | 722910.0320025 | Да |
| 32 | 0,3 | 8 | 80 | 722910.0320030 | Да |
| 32 | 0,4 | 8 | 80 | 722910.0320040 | Да |
| 32 | 0,5 | 8 | 80 | 722910.0320050 | Да |
| 32 | 0,6 | 8 | 64 | 722910.0320060 | Да |
| 32 | 0,7 | 8 | 64 | 722910.0320070 | Да |
| 32 | 0,8 | 8 | 64 | 722910.0320080 | Да |
| 32 | 0,9 | 8 | 64 | 722910.0320090 | Да |
| 32 | 1 | 8 | 64 | 722910.0320100 | Да |
| 32 | 1,2 | 8 | 48 | 722910.0320120 | Да |
| 32 | 1,5 | 8 | 48 | 722910.0320150 | Да |
| 32 | 1,6 | 8 | 48 | 722910.0320160 | Да |
| 32 | 2 | 8 | 48 | 722910.0320200 | Да |
| 32 | 2,5 | 8 | 40 | 722910.0320250 | Да |
| 32 | 3 | 8 | 40 | 722910.0320300 | Да |
| 32 | 4 | 8 | 40 | 722910.0320400 | Да |
| 40 | 0,2 | 10 | 128 | 722910.0400020 | Да |
| 40 | 0,25 | 10 | 100 | 722910.0400025 | Да |
| 40 | 0,3 | 10 | 100 | 722910.0400030 | Нет |
| 40 | 0,4 | 10 | 100 | 722910.0400040 | Да |
| 40 | 0,5 | 10 | 80 | 722910.0400050 | Да |
| 40 | 0,6 | 10 | 80 | 722910.0400060 | Да |
| 40 | 0,7 | 10 | 80 | 722910.0400070 | Да |
| 40 | 0,8 | 10 | 80 | 722910.0400080 | Да |
| 40 | 0,9 | 10 | 80 | 722910.0400090 | Да |
| 40 | 1 | 10 | 64 | 722910.0400100 | Да |
| 40 | 1,2 | 10 | 64 | 722910.0400120 | Да |
| 40 | 1,6 | 10 | 64 | 722910.0400160 | Да |
| 40 | 2 | 10 | 48 | 722910.0400200 | Да |
| 40 | 2,5 | 10 | 48 | 722910.0400250 | Да |
| 40 | 3 | 10 | 48 | 722910.0400300 | Да |
| 50 | 0,2 | 13 | 128 | 722910.0500020 | Да |
| 50 | 0,25 | 13 | 128 | 722910.0500025 | Да |
| 50 | 0,3 | 13 | 128 | 722910.0500030 | Да |
| 50 | 0,4 | 13 | 100 | 722910.0500040 | Да |
| 50 | 0,5 | 13 | 100 | 722910.0500050 | Да |
| 50 | 0,6 | 13 | 100 | 722910.0500060 | Да |
| 50 | 0,7 | 13 | 100 | 722910.0500070 | Да |
| 50 | 0,8 | 13 | 80 | 722910.0500080 | Да |
| 50 | 0,9 | 13 | 80 | 722910.0500090 | Да |
| 50 | 1 | 13 | 80 | 722910.0500100 | Да |
| 50 | 1,2 | 13 | 80 | 722910.0500120 | Да |
| 50 | 1,5 | 13 | 80 | 722910.0500150 | Да |
| 50 | 1,6 | 13 | 64 | 722910.0500160 | Да |
| 50 | 2 | 13 | 64 | 722910.0500200 | Да |
| 50 | 2,5 | 13 | 64 | 722910.0500250 | Да |
| 50 | 3 | 13 | 48 | 722910.0500300 | Да |
| 50 | 4 | 13 | 48 | 722910.0500400 | Да |
| 50 | 5 | 13 | 48 | 722910.0500500 | Да |
| 63 | 0,25 | 16 | 160 | 722910.0630025 | Да |
| 63 | 0,3 | 16 | 128 | 722910.0630030 | Да |
| 63 | 0,4 | 16 | 128 | 722910.0630040 | Да |
| 63 | 0,5 | 16 | 128 | 722910.0630050 | Да |
| 63 | 0,6 | 16 | 100 | 722910.0630060 | Да |
| 63 | 0,7 | 16 | 100 | 722910.0630070 | Нет |
| 63 | 0,8 | 16 | 100 | 722910.0630080 | Да |
| 63 | 0,9 | 16 | 100 | 722910.0630090 | Нет |
| 63 | 1 | 16 | 100 | 722910.0630100 | Да |
| 63 | 1,2 | 16 | 80 | 722910.0630120 | Да |
| 63 | 1,5 | 16 | 80 | 722910.0630150 | Да |
| 63 | 1,6 | 16 | 80 | 722910.0630160 | Да |
| 63 | 2 | 16 | 80 | 722910.0630200 | Да |
| 63 | 2,5 | 16 | 64 | 722910.0630250 | Да |
| 63 | 3 | 16 | 64 | 722910.0630300 | Да |
| 63 | 3,5 | 16 | 64 | 722910.0630350 | Да |
| 63 | 4 | 16 | 64 | 722910.0630400 | Да |
| 63 | 5 | 16 | 48 | 722910.0630500 | Да |
| 63 | 6 | 16 | 48 | 722910.0630600 | Да |
| 80 | 0,3 | 22 | 160 | 722910.0800030 | Нет |
| 80 | 0,4 | 22 | 160 | 722910.0800040 | Да |
| 80 | 0,5 | 22 | 128 | 722910.0800050 | Да |
| 80 | 0,6 | 22 | 128 | 722910.0800060 | Да |
| 80 | 0,7 | 22 | 128 | 722910.0800070 | Да |
| 80 | 0,8 | 22 | 128 | 722910.0800080 | Да |
| 80 | 0,9 | 22 | 128 | 722910.0800090 | Да |
| 80 | 1 | 22 | 100 | 722910.0800100 | Да |
| 80 | 1,2 | 22 | 100 | 722910.0800120 | Да |
| 80 | 1,5 | 22 | 100 | 722910.0800150 | Да |
| 80 | 1,6 | 22 | 100 | 722910.0800160 | Нет |
| 80 | 2 | 22 | 80 | 722910.0800200 | Да |
| 80 | 2,5 | 22 | 80 | 722910.0800250 | Да |
| 80 | 3 | 22 | 80 | 722910.0800300 | Да |
| 80 | 3,5 | 22 | 80 | 722910.0800350 | Да |
| 80 | 4 | 22 | 64 | 722910.0800400 | Нет |
| 80 | 5 | 22 | 64 | 722910.0800500 | Да |
| 80 | 6 | 22 | 64 | 722910.0800600 | Да |
| 100 | 0,4 | 22 | 160 | 722910.1000040 | Нет |
| 100 | 0,5 | 22 | 160 | 722910.1000050 | Да |
| 100 | 0,6 | 22 | 160 | 722910.1000060 | Да |
| 100 | 0,7 | 22 | 160 | 722910.1000070 | Нет |
| 100 | 0,8 | 22 | 128 | 722910.1000080 | Да |
| 100 | 0,9 | 22 | 128 | 722910.1000090 | Нет |
| 100 | 1 | 22 | 128 | 722910.1000100 | Да |
| 100 | 1,2 | 22 | 128 | 722910.1000120 | Да |
| 100 | 1,5 | 22 | 128 | 722910.1000150 | Да |
| 100 | 1,6 | 22 | 100 | 722910.1000160 | Нет |
| 100 | 2 | 22 | 100 | 722910.1000200 | Да |
| 100 | 2,5 | 22 | 100 | 722910.1000250 | Да |
| 100 | 3 | 22 | 80 | 722910.1000300 | Да |
| 100 | 3,5 | 22 | 80 | 722910.1000350 | Да |
| 100 | 4 | 22 | 80 | 722910.1000400 | Да |
| 100 | 5 | 22 | 80 | 722910.1000500 | Да |
| 100 | 6 | 22 | 64 | 722910.1000600 | Да |
| 125 | 0,5 | 22 | 160 | 722910.1250050 | Да |
| 125 | 0,6 | 22 | 160 | 722910.1250060 | Да |
| 125 | 0,7 | 22 | 160 | 722910.1250070 | Нет |
| 125 | 0,8 | 22 | 160 | 722910.1250080 | Да |
| 125 | 0,9 | 22 | 160 | 722910.1250090 | Нет |
| 125 | 1 | 22 | 160 | 722910.1250100 | Да |
| 125 | 1,2 | 22 | 128 | 722910.1250120 | Да |
| 125 | 1,5 | 22 | 128 | 722910.1250150 | Да |
| 125 | 1,6 | 22 | 128 | 722910.1250160 | Да |
| 125 | 2 | 22 | 128 | 722910.1250200 | Да |
| 125 | 2,5 | 22 | 100 | 722910.1250250 | Да |
| 125 | 3 | 22 | 100 | 722910.1250300 | Да |
| 125 | 3,2 | 22 | 100 | 722910.1250320 | Нет |
| 125 | 3,5 | 22 | 100 | 722910.1250350 | Да |
| 125 | 4 | 22 | 100 | 722910.1250400 | Да |
| 125 | 5 | 22 | 80 | 722910.1250500 | Да |
| 125 | 6 | 22 | 80 | 722910.1250600 | Да |
| 150 | 1 | 22 | 160 | 722910.1500100 | Нет |
| 150 | 1,2 | 22 | 128 | 722910.1500120 | Да |
| 150 | 1,5 | 22 | 128 | 722910.1500150 | Нет |
| 150 | 1,6 | 22 | 128 | 722910.1500160 | Нет |
| 150 | 2 | 22 | 100 | 722910.1500200 | Нет |
| 150 | 2,5 | 22 | 100 | 722910.1500250 | Нет |
| 150 | 3 | 22 | 100 | 722910.1500300 | Нет |
| 150 | 3,5 | 22 | 100 | 722910.1500350 | Нет |
| 150 | 4 | 22 | 100 | 722910.1500400 | Нет |
| 150 | 4,5 | 22 | 100 | 722910.1500450 | Нет |
| 150 | 5 | 22 | 80 | 722910.1500500 | Нет |
| 150 | 6 | 22 | 80 | 722910.1500600 | Нет |
| 160 | 1 | 32 | 160 | 722910.1600100 | Нет |
| 160 | 1,2 | 32 | 160 | 722910.1600120 | Да |
| 160 | 1,5 | 32 | 160 | 722910.1600150 | Да |
| 160 | 1,6 | 32 | 160 | 722910.1600160 | Да |
| 160 | 2 | 32 | 128 | 722910.1600200 | Да |
| 160 | 2,5 | 32 | 128 | 722910.1600250 | Да |
| 160 | 3 | 32 | 128 | 722910.1600300 | Да |
| 160 | 3,5 | 32 | 128 | 722910.1600350 | Да |
| 160 | 4 | 32 | 100 | 722910.1600400 | Да |
| 160 | 4,5 | 32 | 100 | 722910.1600450 | Да |
| 160 | 5 | 32 | 100 | 722910.1600500 | Да |
| 160 | 6 | 32 | 100 | 722910.1600600 | Да |
| 200 | 1 | 32 | 200 | 722910.2000100 | Да |
| 200 | 1,2 | 32 | 200 | 722910.2000120 | Да |
| 200 | 1,5 | 32 | 200 | 722910.2000150 | Нет |
| 200 | 1,6 | 32 | 200 | 722910.2000160 | Да |
| 200 | 1,8 | 32 | 160 | 722910.2000180 | Да |
| 200 | 2 | 32 | 160 | 722910.2000200 | Да |
| 200 | 2,5 | 32 | 160 | 722910.2000250 | Да |
| 200 | 3 | 32 | 160 | 722910.2000300 | Да |
| 200 | 3,5 | 32 | 128 | 722910.2000350 | Да |
| 200 | 4 | 32 | 128 | 722910.2000400 | Да |
| 200 | 4,5 | 32 | 128 | 722910.2000450 | Да |
| 200 | 5 | 32 | 128 | 722910.2000500 | Да |
| 200 | 5,5 | 32 | 128 | 722910.2000550 | Нет |
| 200 | 6 | 32 | 128 | 722910.2000600 | Нет |
| 225 | 1,5 | 32 | 200 | 722910.2250150 | Нет |
| 225 | 1,6 | 32 | 200 | 722910.2250160 | Да |
| 225 | 1,8 | 32 | 200 | 722910.2250180 | Нет |
| 225 | 2 | 32 | 160 | 722910.2250200 | Нет |
| 225 | 2,5 | 32 | 160 | 722910.2250250 | Нет |
| 225 | 3 | 32 | 160 | 722910.2250300 | Нет |
| 225 | 3,5 | 32 | 160 | 722910.2250350 | Нет |
| 225 | 4 | 32 | 128 | 722910.2250400 | Нет |
| 250 | 1,5 | 32 | 200 | 722910.2500150 | Нет |
| 250 | 1,6 | 32 | 200 | 722910.2500160 | Нет |
| 250 | 2 | 32 | 200 | 722910.2500200 | Да |
| 250 | 2,5 | 32 | 160 | 722910.2500250 | Да |
| 250 | 3 | 32 | 160 | 722910.2500300 | Да |
| 250 | 3,5 | 32 | 160 | 722910.2500350 | Нет |
| 250 | 4 | 32 | 160 | 722910.2500400 | Да |
| 250 | 4,5 | 32 | 160 | 722910.2500450 | Нет |
| 250 | 5 | 32 | 128 | 722910.2500500 | Нет |
| 250 | 5,5 | 32 | 128 | 722910.2500550 | Да |
| 250 | 6 | 32 | 128 | 722910.2500600 | Нет |
| 275 | 1,75 | 32 | 200 | 722910.2750175 | Нет |
| 275 | 2 | 32 | 200 | 722910.2750200 | Нет |
| 275 | 2,5 | 32 | 160 | 722910.2750250 | Нет |
| 275 | 3 | 32 | 160 | 722910.2750300 | Нет |
| 275 | 3,5 | 32 | 160 | 722910.2750350 | Нет |
| 285 | 2 | 32 | 200 | 722910.2850200 | Нет |
| 300 | 2 | 32 | 200 | 722910.3000200 | Нет |
| 300 | 2,5 | 32 | 200 | 722910.3000250 | Нет |
| 300 | 3 | 32 | 200 | 722910.3000300 | Нет |
| 300 | 3,5 | 40 | 200 | 722910.3000350 | Нет |
| 315 | 2 | 40 | 200 | 722910.3150200 | Да |
| 315 | 2,5 | 40 | 200 | 722910.3150250 | Нет |
| 315 | 3 | 40 | 200 | 722910.3150300 | Нет |
| 315 | 4 | 40 | 160 | 722910.3150400 | Да |
| 315 | 4,5 | 40 | 160 | 722910.3150450 | Нет |
| 315 | 5 | 40 | 160 | 722910.3150500 | Нет |
| 315 | 6 | 40 | 160 | 722910.3150600 | Нет |
|
Материял |
Твердость |
|---|---|
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² |
| P.4 | Улучшенные стали | ≤ 900 N/mm² |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² |
| M.3 | Нержавеющие стали | > 850 mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 mm² |
| K.2 | Чугун (> 240 HB) | > 800 mm² |
Вид H
Предназначено для мелгих резов или для резкы профилных материалов (для материалов образующих короткую стружку).
HSS
Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для фрез меньших диаметров и фрезерования материалов до прочности 900 МПа.
