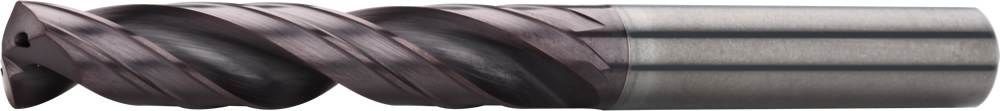

Сверла твердосплавные, 5xD, внутреннее охлаждєние, AlTiN
DIN 6537L
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D | d | l1 | l2 | Код продукта | На складе |
|---|---|---|---|---|---|
| 2 | 3 | 57 | 16 | S10122.020 | Да |
| 2,5 | 3 | 57 | 21 | S10122.025 | Да |
| 3 | 6 | 66 | 28 | S10122.030 | Нет |
| 3,1 | 6 | 66 | 28 | S10122.031 | Нет |
| 3,2 | 6 | 66 | 28 | S10122.032 | Нет |
| 3,3 | 6 | 66 | 28 | S10122.033 | Да |
| 3,4 | 6 | 66 | 28 | S10122.034 | Да |
| 3,5 | 6 | 66 | 28 | S10122.035 | Да |
| 3,6 | 6 | 66 | 28 | S10122.036 | Да |
| 3,7 | 6 | 66 | 28 | S10122.037 | Да |
| 3,8 | 6 | 74 | 36 | S10122.038 | Нет |
| 3,9 | 6 | 74 | 36 | S10122.039 | Да |
| 4 | 6 | 74 | 36 | S10122.040 | Да |
| 4,1 | 6 | 74 | 36 | S10122.041 | Да |
| 4,2 | 6 | 74 | 36 | S10122.042 | Да |
| 4,3 | 6 | 74 | 36 | S10122.043 | Нет |
| 4,4 | 6 | 74 | 36 | S10122.044 | Нет |
| 4,5 | 6 | 74 | 36 | S10122.045 | Да |
| 4,6 | 6 | 74 | 36 | S10122.046 | Да |
| 4,7 | 6 | 74 | 36 | S10122.047 | Нет |
| 4,8 | 6 | 82 | 44 | S10122.048 | Нет |
| 4,9 | 6 | 82 | 44 | S10122.049 | Нет |
| 5 | 6 | 82 | 44 | S10122.050 | Да |
| 5,1 | 6 | 82 | 44 | S10122.051 | Да |
| 5,2 | 6 | 82 | 44 | S10122.052 | Да |
| 5,3 | 6 | 82 | 44 | S10122.053 | Нет |
| 5,4 | 6 | 82 | 44 | S10122.054 | Нет |
| 5,5 | 6 | 82 | 44 | S10122.055 | Да |
| 5,6 | 6 | 82 | 44 | S10122.056 | Нет |
| 5,7 | 6 | 82 | 44 | S10122.057 | Нет |
| 5,8 | 6 | 82 | 44 | S10122.058 | Да |
| 5,9 | 6 | 82 | 44 | S10122.059 | Нет |
| 6 | 6 | 82 | 44 | S10122.060 | Да |
| 6,1 | 8 | 91 | 53 | S10122.061 | Да |
| 6,2 | 8 | 91 | 53 | S10122.062 | Да |
| 6,3 | 8 | 91 | 53 | S10122.063 | Нет |
| 6,4 | 8 | 91 | 53 | S10122.064 | Нет |
| 6,5 | 8 | 91 | 53 | S10122.065 | Нет |
| 6,6 | 8 | 91 | 53 | S10122.066 | Да |
| 6,7 | 8 | 91 | 53 | S10122.067 | Нет |
| 6,8 | 8 | 91 | 53 | S10122.068 | Да |
| 6,9 | 8 | 91 | 53 | S10122.069 | Нет |
| 7 | 8 | 91 | 53 | S10122.070 | Да |
| 7,1 | 8 | 91 | 53 | S10122.071 | Нет |
| 7,2 | 8 | 91 | 53 | S10122.072 | Да |
| 7,3 | 8 | 91 | 53 | S10122.073 | Нет |
| 7,4 | 8 | 91 | 53 | S10122.074 | Да |
| 7,5 | 8 | 91 | 53 | S10122.075 | Да |
| 7,6 | 8 | 91 | 53 | S10122.076 | Нет |
| 7,7 | 8 | 91 | 53 | S10122.077 | Нет |
| 7,8 | 8 | 91 | 53 | S10122.078 | Да |
| 7,9 | 8 | 91 | 53 | S10122.079 | Нет |
| 8 | 8 | 91 | 53 | S10122.080 | Да |
| 8,1 | 10 | 103 | 61 | S10122.081 | Да |
| 8,2 | 10 | 103 | 61 | S10122.082 | Да |
| 8,3 | 10 | 103 | 61 | S10122.083 | Да |
| 8,4 | 10 | 103 | 61 | S10122.084 | Да |
| 8,5 | 10 | 103 | 61 | S10122.085 | Да |
| 8,6 | 10 | 103 | 61 | S10122.086 | Да |
| 8,7 | 10 | 103 | 61 | S10122.087 | Нет |
| 8,8 | 10 | 103 | 61 | S10122.088 | Да |
| 8,9 | 10 | 103 | 61 | S10122.089 | Нет |
| 9 | 10 | 103 | 61 | S10122.090 | Да |
| 9,1 | 10 | 103 | 61 | S10122.091 | Нет |
| 9,2 | 10 | 103 | 61 | S10122.092 | Да |
| 9,3 | 10 | 103 | 61 | S10122.093 | Да |
| 9,4 | 10 | 103 | 61 | S10122.094 | Нет |
| 9,5 | 10 | 103 | 61 | S10122.095 | Да |
| 9,6 | 10 | 103 | 61 | S10122.096 | Нет |
| 9,7 | 10 | 103 | 61 | S10122.097 | Нет |
| 9,8 | 10 | 103 | 61 | S10122.098 | Нет |
| 9,9 | 10 | 103 | 61 | S10122.099 | Да |
| 10 | 10 | 103 | 61 | S10122.100 | Да |
| 10,2 | 12 | 118 | 71 | S10122.102 | Да |
| 10,5 | 12 | 118 | 71 | S10122.105 | Да |
| 10,8 | 12 | 118 | 71 | S10122.108 | Нет |
| 11 | 12 | 118 | 71 | S10122.110 | Да |
| 11,2 | 12 | 118 | 71 | S10122.112 | Да |
| 11,5 | 12 | 118 | 71 | S10122.115 | Нет |
| 11,8 | 12 | 118 | 71 | S10122.118 | Да |
| 12 | 12 | 118 | 71 | S10122.120 | Да |
| 12,5 | 14 | 124 | 77 | S10122.125 | Да |
| 12,8 | 14 | 124 | 77 | S10122.128 | Нет |
| 13 | 14 | 124 | 77 | S10122.130 | Да |
| 13,5 | 14 | 124 | 77 | S10122.135 | Да |
| 13,8 | 14 | 124 | 77 | S10122.138 | Да |
| 14 | 14 | 124 | 77 | S10122.140 | Да |
| 14,5 | 16 | 133 | 83 | S10122.145 | Да |
| 14,8 | 16 | 133 | 83 | S10122.148 | Нет |
| 15 | 16 | 133 | 83 | S10122.150 | Да |
| 15,8 | 16 | 133 | 83 | S10122.158 | Да |
| 16 | 16 | 133 | 83 | S10122.160 | Да |
| 16,5 | 18 | 143 | 93 | S10122.165 | Нет |
| 17 | 18 | 143 | 93 | S10122.170 | Да |
| 17,5 | 18 | 143 | 93 | S10122.175 | Да |
| 18 | 18 | 143 | 93 | S10122.180 | Нет |
| 18,5 | 20 | 153 | 101 | S10122.185 | Нет |
| 19 | 20 | 153 | 101 | S10122.190 | Нет |
| 19,5 | 20 | 153 | 101 | S10122.195 | Да |
| 20 | 20 | 153 | 101 | S10122.200 | Да |
|
Материял |
Твердость |
|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² |
| P.4 | Улучшенные стали | ≤ 900 N/mm² |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² |
| M.3 | Нержавеющие стали | > 850 N/mm² |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Угол при вершине 140°
Материал.
Внутреннее охлаждение
Вид N
Профиль канавки нормальный. У сверл HSS ядро нормальное, угол при вершине 118 °, у сверл с HSS ядро немножко усиленное, угол при вершине 130 °.
Глубина сверления 5xD
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
