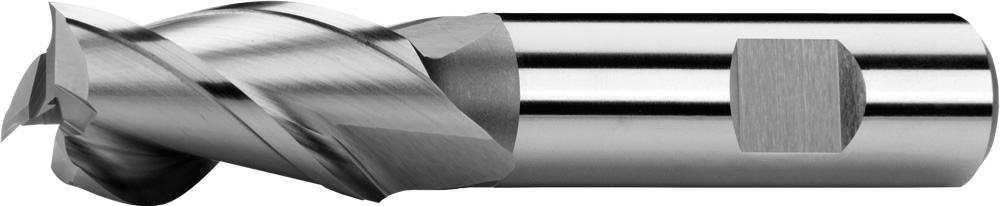

Фрезы концевые с цилиндрическим хвостовиком, короткие, с центрорежущим зубом, 40°, тип W, лыска weldon
DIN 844K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

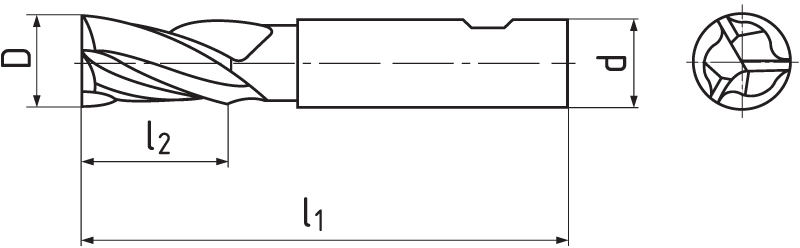

| D k 10 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 2 | 6 | 51 | 7 | 3 | 110418.020 | Да |
| 2,5 | 6 | 52 | 8 | 3 | 110418.025 | Нет |
| 3 | 6 | 52 | 8 | 3 | 110418.030 | Да |
| 4 | 6 | 55 | 11 | 3 | 110418.040 | Да |
| 4,5 | 6 | 55 | 11 | 3 | 110418.045 | Да |
| 5 | 6 | 57 | 13 | 3 | 110418.050 | Да |
| 6 | 6 | 57 | 13 | 3 | 110418.060 | Да |
| 7 | 10 | 66 | 16 | 3 | 110418.070 | Да |
| 8 | 10 | 69 | 19 | 3 | 110418.080 | Нет |
| 9 | 10 | 69 | 19 | 3 | 110418.090 | Да |
| 10 | 10 | 72 | 22 | 3 | 110418.100 | Да |
| 12 | 12 | 83 | 26 | 3 | 110418.120 | Да |
| 14 | 12 | 83 | 26 | 3 | 110418.140 | Да |
| 15 | 12 | 83 | 26 | 3 | 110418.150 | Да |
| 16 | 16 | 92 | 32 | 3 | 110418.160 | Да |
| 18 | 16 | 92 | 32 | 3 | 110418.180 | Да |
| 20 | 20 | 104 | 38 | 3 | 110418.200 | Да |
| 25 | 25 | 121 | 45 | 3 | 110418.250 | Да |
| 30 | 25 | 121 | 45 | 3 | 110418.300 | Да |
|
Материял |
Твердость |

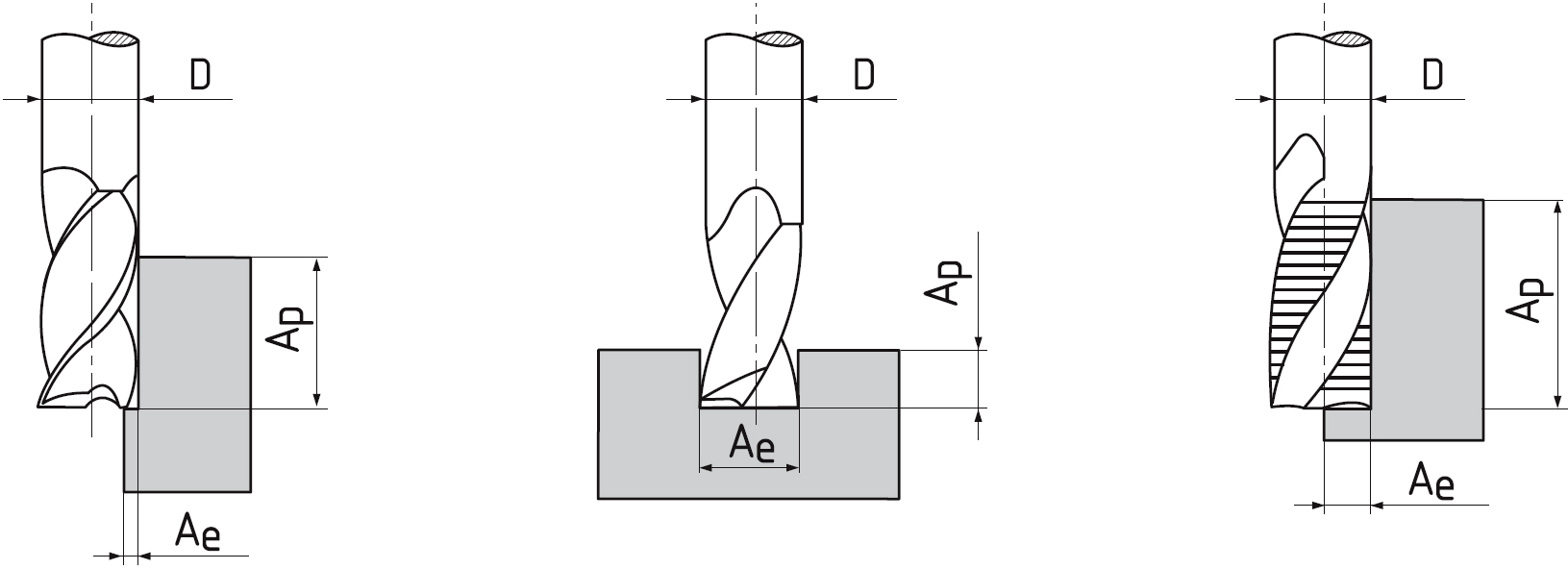

Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,1xD | 45 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.071 |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 1xD | 0,1xD | 160-300 | 0.0078 | 0.0195 | 0.0273 | 0.0364 | 0.0442 | 0.0572 | 0.0663 | 0.0741 | 0.092 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 40°. Передний угол = 25°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид W
Для обработки мягких материалов, напр. aлюминия и цветных металлов.
