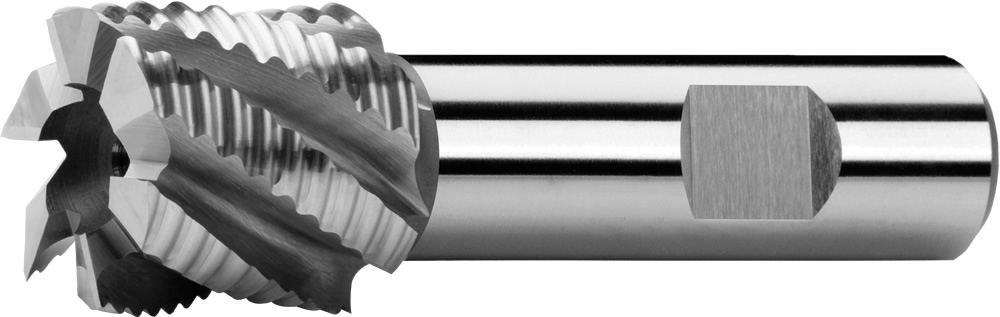

Фрезы концевые с цилиндрическим хвостовиком, екстра короткие, 30°, тип NR, лыска weldon
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

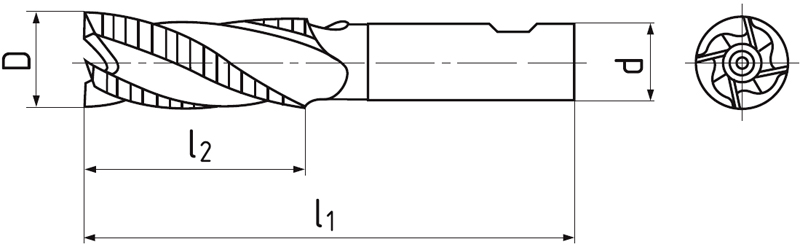

| D k 12 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 30 | 20 | 90 | 30 | 6 | 124218K.300030 | Да |
| 35 | 20 | 90 | 30 | 6 | 124218K.350030 | Да |
| 40 | 25 | 95 | 32 | 8 | 124218K.400032 | Да |
| 50 | 32 | 100 | 36 | 8 | 124218K.500036 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 30 |
Ø 35 |
Ø 40 |
Ø 50 |
|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1,5xD | 0,5xD | 45 | 0.115 | 0.13 | 0.14 | 0.18 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1,5xD | 0,5xD | 39 | 0.115 | 0.13 | 0.14 | 0.18 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 24 | 0.115 | 0.13 | 0.14 | 0.18 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1,5xD | 0,5xD | 30 | 0.115 | 0.13 | 0.14 | 0.18 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1,5xD | 0,5xD | 15 | 0.115 | 0.13 | 0.14 | 0.18 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 850 N/mm² | 1,5xD | 0,5xD | 80-120 | 0.115 | 0.13 | 0.14 | 0.18 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Вид NR
Для черновой обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 12,5 и более.
Возможные направления движения
Стандарт компании
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
