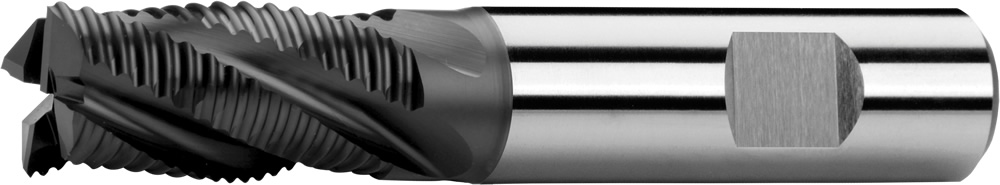

Фрезы концевые с цилиндрическим хвостовиком, короткие, с центрорежущим зубом, 30°, тип NR, лыска weldon, AlTiN

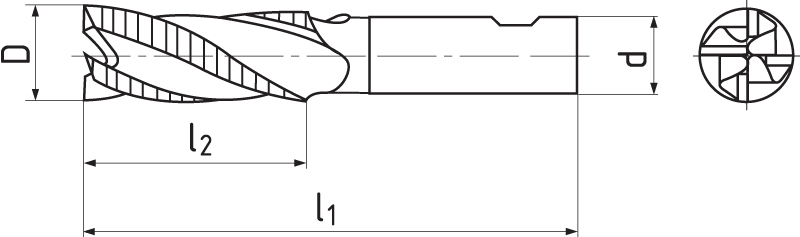

| D k 12 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 4 | 124517.060 | Да |
| 8 | 10 | 69 | 19 | 4 | 124517.080 | Да |
| 10 | 10 | 72 | 22 | 4 | 124517.100 | Да |
| 12 | 12 | 83 | 26 | 4 | 124517.120 | Да |
| 14 | 12 | 83 | 26 | 4 | 124517.140 | Да |
| 16 | 16 | 92 | 32 | 4 | 124517.160 | Да |
| 18 | 16 | 92 | 32 | 4 | 124517.180 | Да |
| 20 | 20 | 104 | 38 | 4 | 124517.200 | Да |
| 22 | 20 | 104 | 38 | 5 | 124517.220 | Да |
| 25 | 25 | 121 | 45 | 5 | 124517.250 | Да |
| 28 | 25 | 121 | 45 | 5 | 124517.280 | Да |
| 30 | 25 | 121 | 45 | 5 | 124517.300 | Да |
| 32 | 32 | 133 | 53 | 6 | 124517.320 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1,5xD | 0,5xD | 114 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1,5xD | 0,5xD | 99 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1,5xD | 0,5xD | 76.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1,5xD | 0,5xD | 37.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 88.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 1.12 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSSE-PM
Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.
Вид NR
Для черновой обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 12,5 и более.
Возможные направления движения
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
