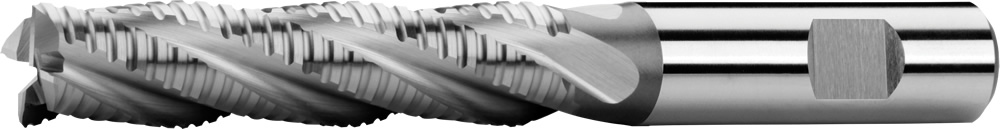

Фрезы концевые с цилиндрическим хвостовиком, длинные, с центрорежущим зубом, 30°, тип NR-F, лыска weldon
DIN 844L
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D k 12 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 6 | 6 | 68 | 24 | 4 | 125518P.060 | Да |
| 8 | 10 | 88 | 38 | 4 | 125518P.080 | Да |
| 9 | 10 | 88 | 38 | 4 | 125518P.090 | Да |
| 10 | 10 | 95 | 45 | 4 | 125518P.100 | Да |
| 12 | 12 | 110 | 53 | 4 | 125518P.120 | Да |
| 14 | 12 | 110 | 53 | 4 | 125518P.140 | Да |
| 16 | 16 | 123 | 63 | 4 | 125518P.160 | Да |
| 18 | 16 | 123 | 63 | 4 | 125518P.180 | Да |
| 20 | 20 | 141 | 75 | 4 | 125518P.200 | Да |
| 22 | 20 | 141 | 75 | 4 | 125518P.220 | Да |
| 24 | 25 | 166 | 90 | 5 | 125518P.240 | Да |
| 25 | 25 | 166 | 90 | 5 | 125518P.250 | Да |
| 26 | 25 | 166 | 90 | 5 | 125518P.260 | Да |
| 28 | 25 | 166 | 90 | 5 | 125518P.280 | Да |
| 30 | 25 | 166 | 90 | 5 | 125518P.300 | Да |
| 32 | 32 | 186 | 106 | 6 | 125518P.320 | Да |
|
Материял |
Твердость |

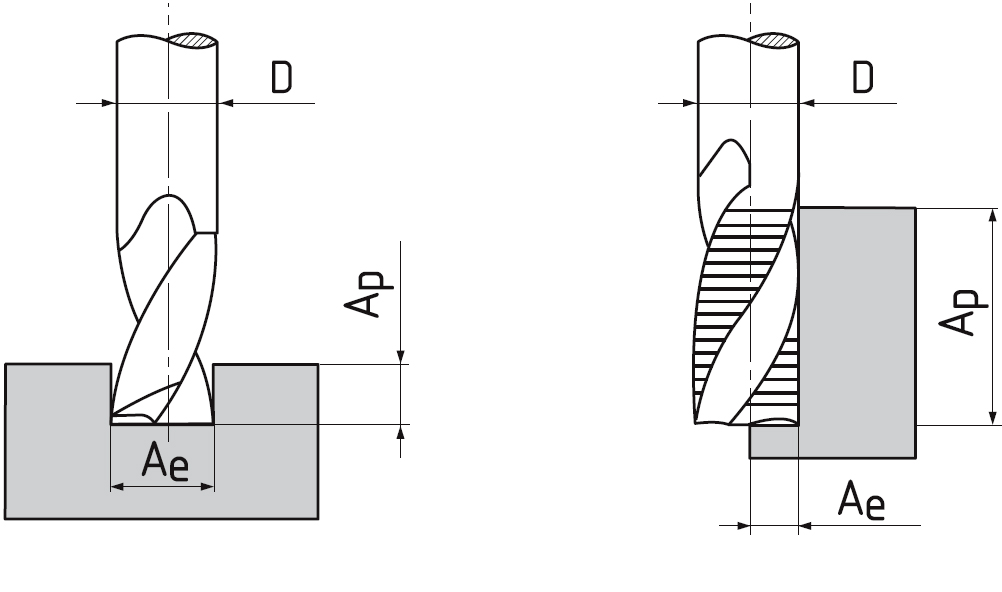

Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1,5xD | 0,5xD | 45 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1,5xD | 0,5xD | 39 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1,5xD | 0,5xD | 30 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 24 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1,5xD | 0,5xD | 15 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 35 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид NR-F
Для обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 3,2 и более, в обычных случаях выполняет функции инструмента для черновой и чистовой обработки.
