Фрезы концевые с цилиндрическим хвостовиком, короткие, с центрорежущим зубом, 30°, тип HR-F, лыска weldon, AlTiN

DIN 844K
быстрорежущая сталь HSSE-PM
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

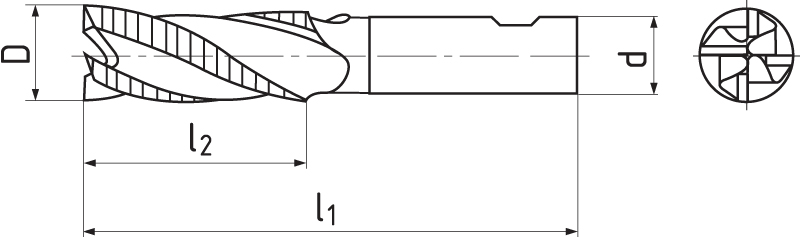

D
k 12 		d
h 6 		l1 l2 Z Код продукта На складе
6 6 57 13 4 128517P.060 Да
8 10 69 19 4 128517P.080 Да
10 10 72 22 4 128517P.100 Да
11 12 79 22 4 128517P.110 Да
12 12 83 26 4 128517P.120 Да
13 12 83 26 4 128517P.130 Да
14 12 83 26 4 128517P.140 Да
15 12 83 26 4 128517P.150 Да
16 16 92 32 4 128517P.160 Да
17 16 92 32 4 128517P.170 Да
18 16 92 32 4 128517P.180 Да
20 20 104 38 4 128517P.200 Да
22 20 104 38 5 128517P.220 Да
25 25 121 45 5 128517P.250 Да
28 25 121 45 5 128517P.280 Да
30 25 121 45 5 128517P.300 Да
32 32 133 53 6 128517P.320 Да

Материял
Твердость
Ap
Ae
Vc 		fz(mm/z)
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
Ø 25
Ø 32
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 1,5xD 0,5xD 61.5 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.132
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 1,5xD 0,5xD 61.5 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.132
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 1,5xD 0,5xD 51 0.0154 0.0196 0.0273 0.0308 0.0339 0.0616 0.07 0.077 0.0924
K.2 | Чугун (> 240 HB) > 800 N/mm² 1,5xD 0,5xD 66 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.132
S.1 | Хромникелевые сплавы ≤ 1500 N/mm² 1,5xD 0,5xD 31.5 0.0154 0.0196 0.0273 0.0308 0.0339 0.0616 0.07 0.077 0.0924
S.2 | Титан, сплавы титана ≤ 1250 N/mm² 1,5xD 0,5xD 30 0.0154 0.0196 0.0273 0.0308 0.0339 0.0616 0.07 0.077 0.0924

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 10°.

HSSE-PM

Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.

Вид HR-F

Для обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 3,2 и более, в обычных случаях выполняет функции инструмента для черновой и чистовой обработки.

Возможные направления движения

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
