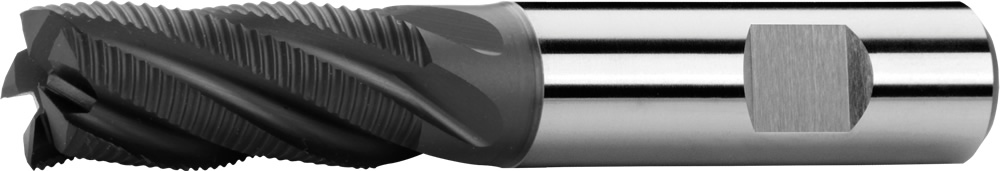

Фрезы концевые с цилиндрическим хвостовиком, короткие, с центрорежущим зубом, 30°, тип HR, лыска weldon, AlTiN
| D k 12 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 9 | 10 | 69 | 19 | 5 | 128517X.090 | Да |
| 10 | 10 | 72 | 22 | 5 | 128517X.100 | Да |
| 11 | 12 | 79 | 22 | 5 | 128517X.110 | Да |
| 12 | 12 | 83 | 26 | 5 | 128517X.120 | Да |
| 13 | 12 | 83 | 26 | 5 | 128517X.130 | Да |
| 14 | 12 | 83 | 26 | 5 | 128517X.140 | Да |
| 15 | 12 | 83 | 26 | 5 | 128517X.150 | Да |
| 16 | 16 | 92 | 32 | 5 | 128517X.160 | Да |
| 18 | 16 | 92 | 32 | 5 | 128517X.180 | Да |
| 20 | 20 | 104 | 38 | 5 | 128517X.200 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 61.5 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 61.5 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 1,5xD | 0,5xD | 51 | 0.0273 | 0.0308 | 0.0539 | 0.0616 | 0.07 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 1,5xD | 0,5xD | 66 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 31.5 | 0.0273 | 0.0308 | 0.0539 | 0.0616 | 0.07 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1,5xD | 0,5xD | 30 | 0.0273 | 0.0308 | 0.0539 | 0.0616 | 0.07 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 10°.
HSSE-PM
Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.
Вид HR
Для черновой обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 6,3 и более.
Возможные направления движения
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
