Фрезы концевые с цилиндрическим хвостовиком, длинные, с центрорежущим зубом, 30°, тип HR, лыска weldon, TiAlN
DIN 844L
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

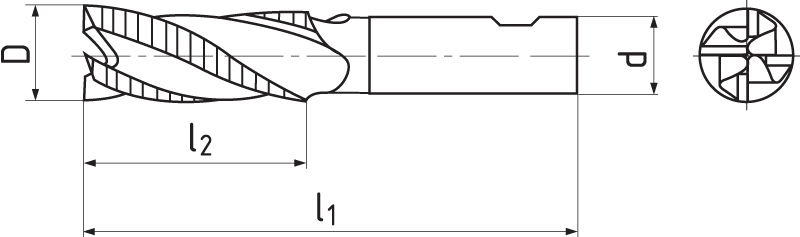

| D k 12 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 6 | 6 | 68 | 24 | 4 | 129518.060 TiAlN | Да |
| 8 | 10 | 88 | 38 | 4 | 129518.080 TiAlN | Да |
| 10 | 10 | 95 | 45 | 4 | 129518.100 TiAlN | Нет |
| 11 | 12 | 102 | 45 | 4 | 129518.110 TiAlN | Да |
| 12 | 12 | 110 | 53 | 4 | 129518.120 TiAlN | Нет |
| 13 | 12 | 110 | 53 | 4 | 129518.130 TiAlN | Нет |
| 14 | 12 | 110 | 53 | 4 | 129518.140 TiAlN | Да |
| 16 | 16 | 123 | 63 | 4 | 129518.160 TiAlN | Да |
| 18 | 16 | 123 | 63 | 4 | 129518.180 TiAlN | Да |
| 20 | 20 | 141 | 75 | 4 | 129518.200 TiAlN | Да |
| 22 | 20 | 141 | 75 | 5 | 129518.220 TiAlN | Да |
| 24 | 25 | 166 | 90 | 5 | 129518.240 TiAlN | Нет |
| 25 | 25 | 166 | 90 | 5 | 129518.250 TiAlN | Да |
| 26 | 25 | 166 | 90 | 5 | 129518.260 TiAlN | Нет |
| 28 | 25 | 166 | 90 | 5 | 129518.280 TiAlN | Нет |
| 30 | 25 | 166 | 90 | 5 | 129518.300 TiAlN | Да |
| 32 | 32 | 186 | 90 | 6 | 129518.320 TiAlN | Да |
|
Материял |
Твердость |
Ae |
Ap |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 36 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 36 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 1,5xD | 0,5xD | 37.5 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 18 | 0.014 | 0.0175 | 0.0245 | 0.028 | 0.049 | 0.056 | 0.063 | 0.07 | 0.084 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 10°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид HR
Для черновой обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 6,3 и более.
Возможные направления движения
Стандартный TiAlN покрытие.
Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
