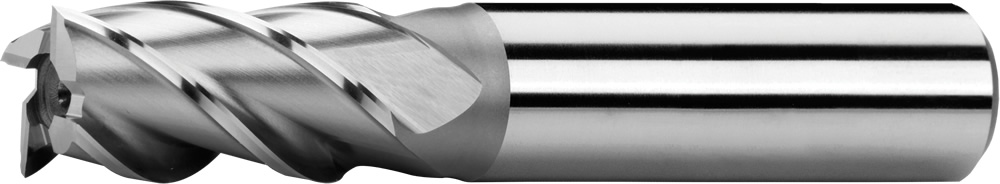

Фрезы концевые с цилиндрическим хвостовиком, короткие, 40°, тип N, гладкий хвостовик
DIN 844K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

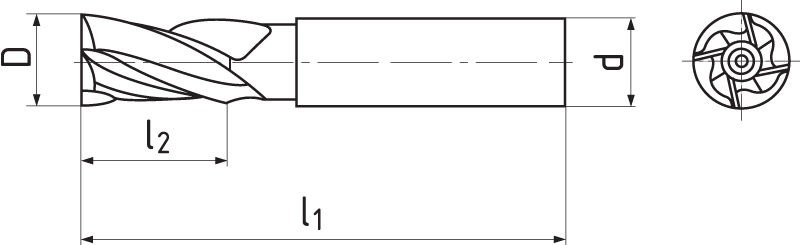

| D k 10 |
d h 6 |
l1 | l2 | λ | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 40 | 4 | 140208.060 | Да |
| 7 | 10 | 66 | 16 | 40 | 4 | 140208.070 | Да |
| 8 | 10 | 69 | 19 | 40 | 4 | 140208.080 | Да |
| 9 | 10 | 69 | 19 | 40 | 4 | 140208.090 | Да |
| 10 | 10 | 72 | 22 | 40 | 4 | 140208.100 | Да |
| 11 | 12 | 79 | 22 | 40 | 4 | 140208.110 | Да |
| 12 | 12 | 83 | 26 | 40 | 4 | 140208.120 | Да |
| 13 | 12 | 83 | 26 | 40 | 4 | 140208.130 | Нет |
| 14 | 12 | 83 | 26 | 40 | 4 | 140208.140 | Да |
| 15 | 12 | 83 | 26 | 40 | 4 | 140208.150 | Да |
| 16 | 16 | 92 | 32 | 40 | 4 | 140208.160 | Да |
| 18 | 16 | 92 | 32 | 40 | 4 | 140208.180 | Да |
| 20 | 20 | 104 | 38 | 40 | 4 | 140208.200 | Да |
|
Материял |
Твердость |

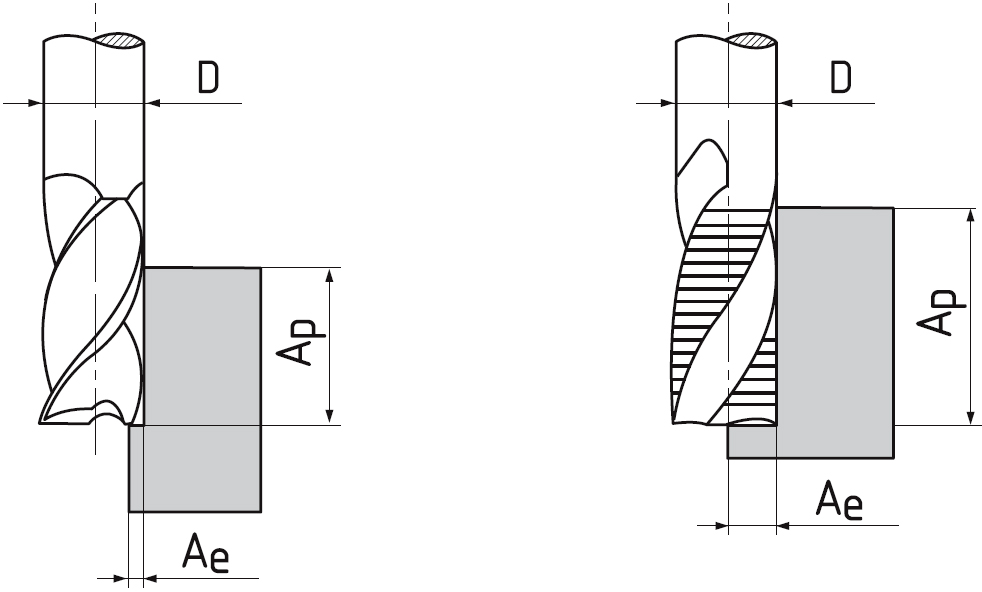

Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1xD | 0,1xD | 45 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 1xD | 0,1xD | 39 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1xD | 0,1xD | 24 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 1xD | 0,1xD | 30 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1xD | 0,1xD | 24 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 1835 A.
Геометрия инструменты
Угол наклона винтовой линии = 40°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
