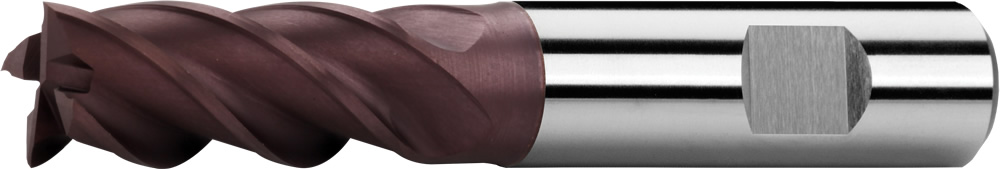

Фрезы концевые с цилиндрическим хвостовиком, короткие, 2 зубы до центра, 40°, тип N, лыска weldon, TiAlN

DIN 844K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
k 10 		d
h 6 		l1 l2 λ Z Код продукта На складе
2 6 51 7   3 140618.020 TiAlN Да
2,5 6 52 8   3 140618.025 TiAlN Да
3 6 52 8   4 140618.030 TiAlN Да
3,5 6 54 10   4 140618.035 TiAlN Да
4 6 55 11   4 140618.040 TiAlN Да
4,5 6 55 11   4 140618.045 TiAlN Да
5 6 57 13   4 140618.050 TiAlN Да
5,5 6 57 13   4 140618.055 TiAlN Да
6 6 57 13   4 140618.060 TiAlN Да
6,5 10 66 16   4 140618.065 TiAlN Да
7 10 66 16   4 140618.070 TiAlN Да
7,5 10 66 16   4 140618.075 TiAlN Да
8 10 69 19   4 140618.080 TiAlN Да
8,5 10 69 19   4 140618.085 TiAlN Да
9 10 69 19   4 140618.090 TiAlN Да
9,5 10 69 19   4 140618.095 TiAlN Да
10 10 72 22   4 140618.100 TiAlN Да
11 12 79 22   4 140618.110 TiAlN Да
12 12 83 26   4 140618.120 TiAlN Да
13 12 83 26   4 140618.130 TiAlN Да
14 12 83 26   4 140618.140 TiAlN Да
15 12 83 26   4 140618.150 TiAlN Да
16 16 92 32   4 140618.160 TiAlN Да
17 16 92 32   4 140618.170 TiAlN Да
18 16 92 32   4 140618.180 TiAlN Да
19 16 92 32   4 140618.190 TiAlN Да
20 20 104 38   4 140618.200 TiAlN Да
22 20 104 38   4 140618.220 TiAlN Да
24 25 121 45   5 140618.240 TiAlN Да
25 25 121 45   5 140618.250 TiAlN Да
28 25 121 45   5 140618.280 TiAlN Да
30 25 121 46 null 5 140618.300 TiAlN Да
32 32 133 53 null 6 140618.320 TiAlN Да

Материял
Твердость
Ae
Ap
Vc 		fz(mm/z)
Ø 3
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
Ø 25
Ø 32
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 1xD 0,1xD 67.5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 1xD 0,1xD 58.5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 1xD 0,1xD 36 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.4 | Улучшенные стали ≤ 900 N/mm² 1xD 0,1xD 45 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 1xD 0,1xD 36 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 1xD 0,1xD 52.5 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
N.4 | Медноцинковые и меднооловянные сплавы ≤ 800 N/mm² 1xD 0,1xD 120-180 0.006 0.015 0.021 0.028 0.034 0.044 0.051 0.057 0.071 0.091
S.1 | Хромникелевые сплавы ≤ 1500 N/mm² 1xD 0,1xD 18 0.0042 0.0105 0.0147 0.0196 0.0238 0.0308 0.0357 0.0399 0.0497 0.0637

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты

Угол наклона винтовой линии = 40°. Передний угол = 12°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

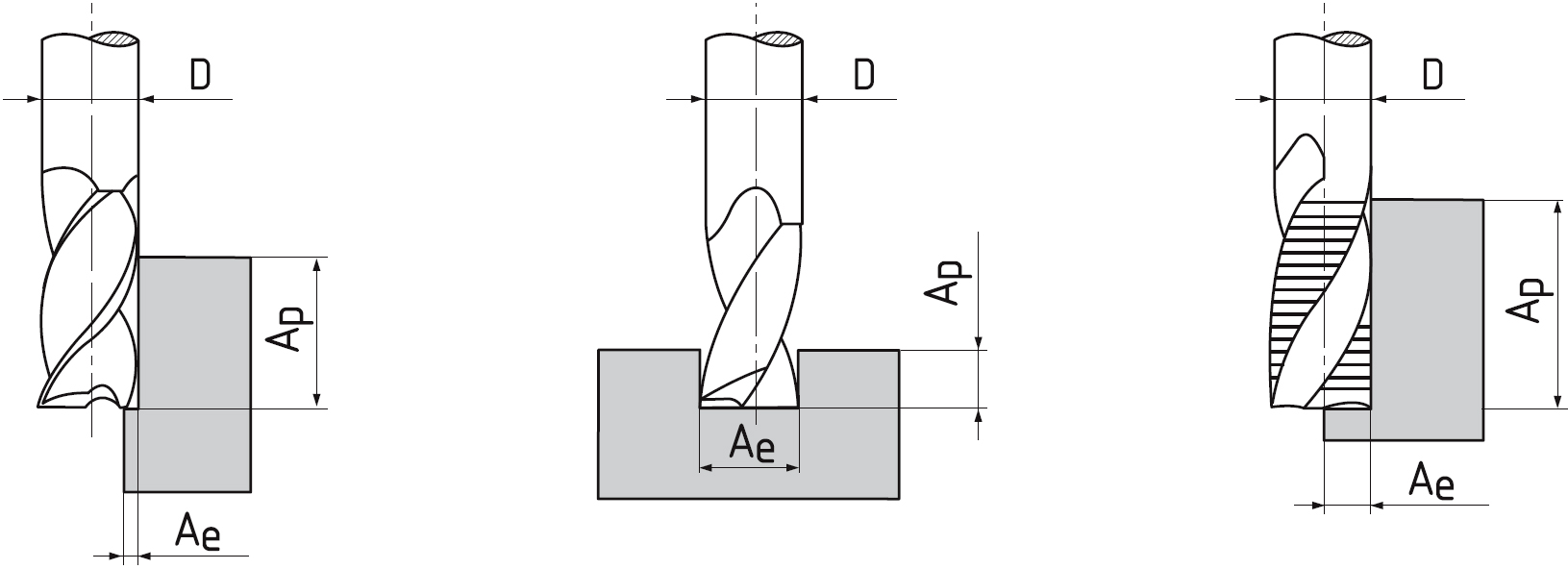

Возможные направления движения

Стандартный TiAlN покрытие.

Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
