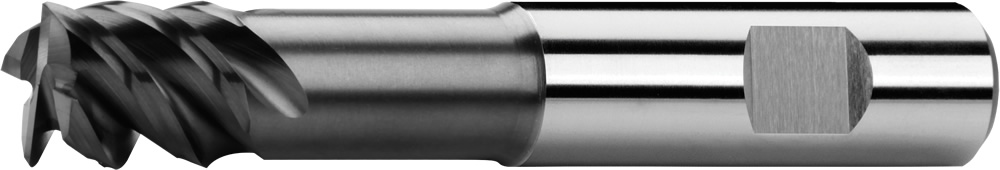

Фрезы концевые с цилиндрическим хвостовиком, для нержавеющей стали, 50°, тип N, лыска weldon, AlTiN

быстрорежущая сталь HSSE-PM
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

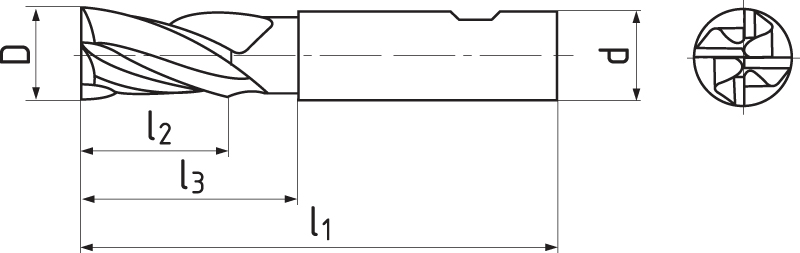

D
k 10 		d
h 6 		l1 l2 l3 Z Код продукта На складе
6 6 57 7 21 4 150617S.060 Да
8 8 63 9 27 4 150617S.080 Да
10 10 72 11 32 4 150617S.100 Да
12 12 83 13 38 4 150617S.120 Да
16 16 92 17 44 4 150617S.160 Да
20 20 104 21 53 4 150617S.200 Да
25 25 121 26 64 4 150617S.250 Нет

Материял
Твердость
Ae
Ap
Vc 		fz(mm/z)
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 20
Ø 25
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 1xD 0,1xD 78 0.2 0.027 0.038 0.044 0.054 0.065 0.078
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 1xD 0,1xD 78 0.2 0.027 0.038 0.044 0.054 0.065 0.078
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 1xD 0,1xD 66 0.018 0.024 0.03 0.036 0.042 0.053 0.066
P.4 | Улучшенные стали ≤ 900 N/mm² 1xD 0,1xD 66 0.018 0.024 0.03 0.036 0.042 0.053 0.066
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 1xD 0,1xD 66 0.018 0.024 0.03 0.036 0.042 0.053 0.066
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 1xD 0,1xD 66 0.018 0.024 0.03 0.036 0.042 0.053 0.066
M.1 | Нержавеющие стали ≤ 750 N/mm² 1xD 0,1xD 60 0.018 0.024 0.03 0.036 0.042 0.054 0.068
M.2 | Нержавеющие стали 750 - 850 N/mm² 1xD 0,1xD 48 0.018 0.024 0.03 0.036 0.042 0.054 0.068
M.3 | Нержавеющие стали > 850 mm² 1xD 0,1xD 48 0.018 0.024 0.03 0.036 0.042 0.054 0.068

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.

Стандарт компании

Геометрия инструменты

Угол наклона винтовой линии = 50°. Передний угол = 12°.

HSSE-PM

Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.
