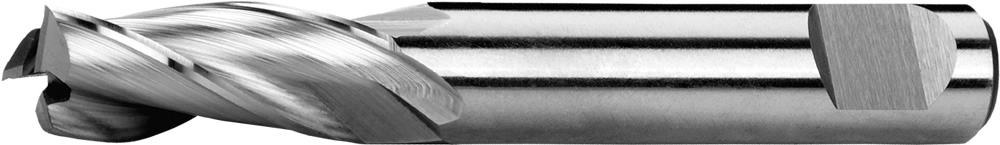

Минифрезы длинные, 30°, тип N, код 161418, лыска weldon

быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
e 8
d
h 6
l1 l2 Z Код продукта На складе
1,5 6 36 5 3 161418.015 Да
2 6 38 7 3 161418.020 Да
2,5 6 39 8 3 161418.025 Да
3 6 39 8 3 161418.030 Да
3,5 6 41 10 3 161418.035 Да
4 6 42 10 3 161418.040 Да
4,5 6 42 11 3 161418.045 Да
5 6 44 11 3 161418.050 Да
5,5 6 44 13 3 161418.055 Да
6 6 44 13 3 161418.060 Да
6,5 8 48 13 3 161418.065 Да
7 8 48 16 3 161418.070 Да
7,5 8 48 16 3 161418.075 Да
8 8 51 19 3 161418.080 Да
8,5 10 56 19 3 161418.085 Да
9 10 56 19 3 161418.090 Да
9,5 10 56 19 3 161418.095 Да
10 10 59 22 3 161418.100 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 5

Ø 6

Ø 8

Ø 10
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 1xD 0,1xD 45 0.0108 0.018 0.0216 0.0288 0.036
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 1xD 0,1xD 39 0.0099 0.0165 0.0198 0.0264 0.033
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 1xD 0,1xD 24 0.0081 0.0135 0.0162 0.0216 0.027
P.4 | Улучшенные стали ≤ 900 N/mm² 1xD 0,1xD 30 0.0081 0.0135 0.0162 0.0216 0.027
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 1xD 0,1xD 24 0.0081 0.0135 0.0162 0.0216 0.027
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 1xD 0,1xD 20 0.0081 0.0135 0.0162 0.0216 0.027
M.2 | Нержавеющие стали 750 - 850 N/mm² 1xD 0,1xD 15 0.009 0.015 0.018 0.024 0.03
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 1xD 0,1xD 35 0.0108 0.018 0.0216 0.0288 0.036
K.2 | Чугун (> 240 HB) > 800 N/mm² 1xD 0,1xD 25 0.0099 0.0165 0.0198 0.0265 0.033

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

Возможные направления движения

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
