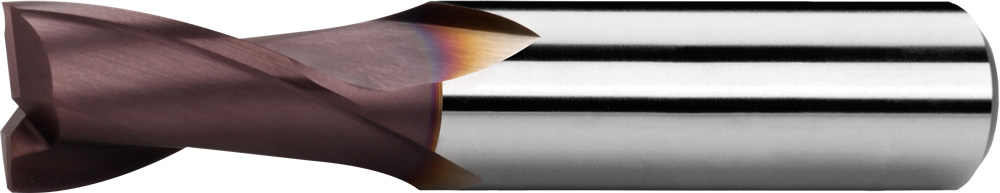

Фрезы для пазов (шпоночные фрезы) короткие, код 2 зубы, несимметричные, 25°, тип N, гладкий хвостовик, TiAlN

DIN 327K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

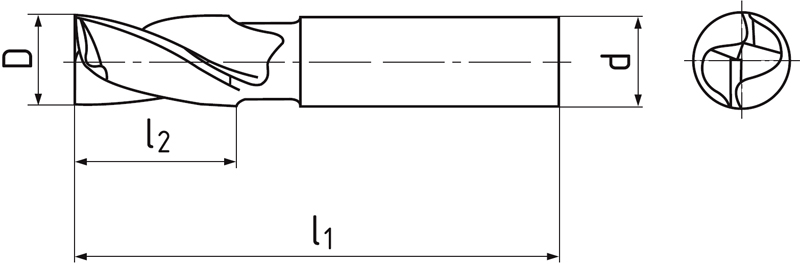

D
e 8
d
h 6
l1 l2 Z Код продукта На складе
1 6 47 2,5 2 220408.010 TiAlN Да
1,5 6 47 3 2 220408.015 TiAlN Да
2 6 48 4 2 220408.020 TiAlN Да
2,5 6 49 5 2 220408.025 TiAlN Да
2,8 6 49 5 2 220408.028 TiAlN Нет
3 6 50 5 2 220408.030 TiAlN Да
3,5 6 50 6 2 220408.035 TiAlN Да
3,8 6 51 7 2 220408.038 TiAlN Нет
4 6 51 7 2 220408.040 TiAlN Да
4,5 6 52 7 2 220408.045 TiAlN Нет
4,8 6 52 8 2 220408.048 TiAlN Нет
5 6 52 8 2 220408.050 TiAlN Да
5,5 6 60 8 2 220408.055 TiAlN Да
5,75 6 52 8 2 220408.0575 TiAlN Нет
6 6 60 8 2 220408.060 TiAlN Да
6,5 10 60 10 2 220408.065 TiAlN Да
7 10 61 10 2 220408.070 TiAlN Да
7,5 10 61 10 2 220408.075 TiAlN Да
7,75 10 61 11 2 220408.0775 TiAlN Нет
8 10 61 11 2 220408.080 TiAlN Да
8,5 10 61 11 2 220408.085 TiAlN Да
9 10 63 11 2 220408.090 TiAlN Да
9,5 10 63 11 2 220408.095 TiAlN Да
9,7 10 63 13 2 220408.097 TiAlN Нет
10 10 63 13 2 220408.100 TiAlN Да
10,5 12 70 13 2 220408.105 TiAlN Да
11 12 70 13 2 220408.110 TiAlN Нет
11,5 12 70 13 2 220408.115 TiAlN Да
12 12 73 16 2 220408.120 TiAlN Да
12,5 12 73 16 2 220408.125 TiAlN Нет
13 12 73 16 2 220408.130 TiAlN Да
13,5 12 73 16 2 220408.135 TiAlN Нет
14 12 73 16 2 220408.140 TiAlN Да
15 12 73 16 2 220408.150 TiAlN Да
16 16 79 19 2 220408.160 TiAlN Да
17 16 79 19 2 220408.170 TiAlN Да
19 16 79 19 2 220408.180 TiAlN Да
19 16 79 19 2 220408.190 TiAlN Да
20 20 88 22 2 220408.200 TiAlN Да
21 20 88 22 2 220408.210 TiAlN Нет
22 20 88 22 2 220408.220 TiAlN Да
25 25 102 26 2 220408.250 TiAlN Да
25 20 96 26 2 220408.25020 TiAlN Да
26 25 102 26 2 220408.260 TiAlN Нет
28 20 96 26 2 220408.28020 TiAlN Нет

Материял

Твердость

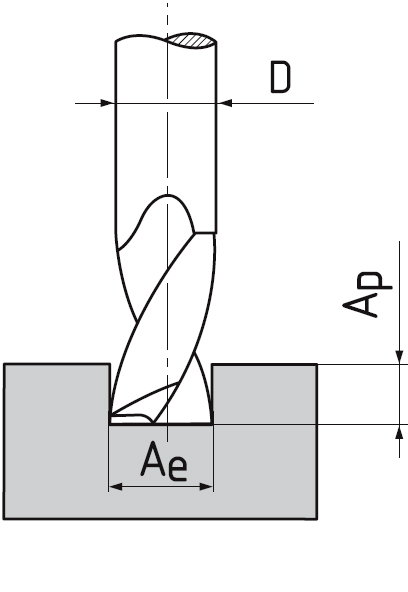

Ae

Ap

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 67.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 58.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 36 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 45 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,5xD 1xD 36 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 22.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 52.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,5xD 1xD 37.5 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091

Зажимный элемент

Гладкий цилиндрический хвостовик согласно DIN 1835 A.

Геометрия инструменты.

Угол наклона винтовой линии = 25°. Передний угол = 12°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный TiAlN покрытие.

Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
