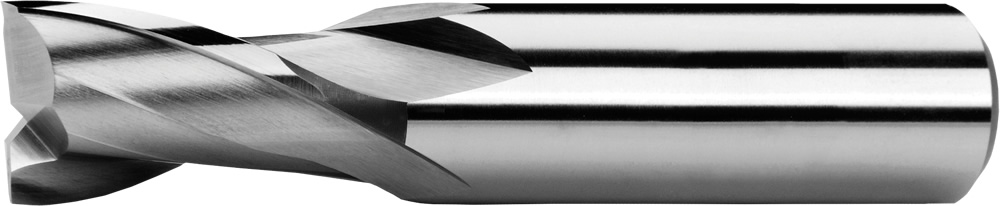

Фрезы для пазов (шпоночные фрезы) короткие, код 2 зубы, несимметричные, 25°, тип N, гладкий хвостовик
DIN 327K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

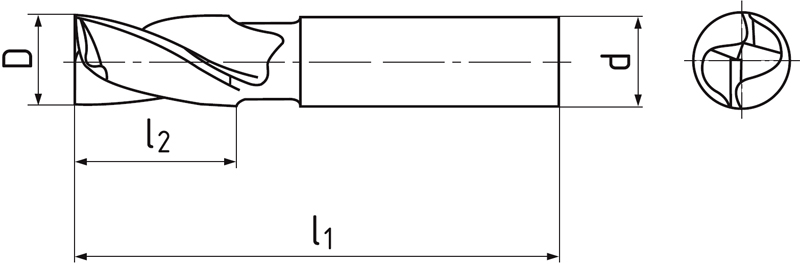

| D e 8 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 1 | 6 | 47 | 2,5 | 2 | 220408.010 | Да |
| 1,5 | 6 | 47 | 3 | 2 | 220408.015 | Да |
| 2 | 6 | 48 | 4 | 2 | 220408.020 | Да |
| 2,5 | 6 | 49 | 5 | 2 | 220408.025 | Да |
| 2,8 | 6 | 49 | 5 | 2 | 220408.028 | Да |
| 3 | 6 | 50 | 5 | 2 | 220408.030 | Да |
| 3,5 | 6 | 50 | 6 | 2 | 220408.035 | Да |
| 3,8 | 6 | 51 | 7 | 2 | 220408.038 | Да |
| 4 | 6 | 51 | 7 | 2 | 220408.040 | Да |
| 4,5 | 6 | 51 | 7 | 2 | 220408.045 | Да |
| 4,8 | 6 | 52 | 8 | 2 | 220408.048 | Нет |
| 5 | 6 | 52 | 8 | 2 | 220408.050 | Да |
| 5,5 | 6 | 60 | 8 | 2 | 220408.055 | Да |
| 5,75 | 6 | 52 | 8 | 2 | 220408.0575 | Нет |
| 6 | 6 | 52 | 8 | 2 | 220408.060 | Да |
| 6,5 | 10 | 60 | 10 | 2 | 220408.065 | Да |
| 7 | 10 | 61 | 10 | 2 | 220408.070 | Да |
| 7,5 | 10 | 61 | 10 | 2 | 220408.075 | Да |
| 7,75 | 10 | 61 | 11 | 2 | 220408.0775 | Да |
| 8 | 10 | 61 | 11 | 2 | 220408.080 | Да |
| 8,5 | 10 | 61 | 11 | 2 | 220408.085 | Да |
| 9 | 10 | 63 | 11 | 2 | 220408.090 | Да |
| 9,5 | 10 | 63 | 11 | 2 | 220408.095 | Да |
| 9,7 | 10 | 63 | 13 | 2 | 220408.097 | Нет |
| 10 | 10 | 63 | 13 | 2 | 220408.100 | Да |
| 10,5 | 12 | 70 | 13 | 2 | 220408.105 | Да |
| 11 | 12 | 70 | 13 | 2 | 220408.110 | Да |
| 11,5 | 12 | 70 | 13 | 2 | 220408.115 | Да |
| 12 | 12 | 73 | 16 | 2 | 220408.120 | Да |
| 12,5 | 12 | 73 | 16 | 2 | 220408.125 | Да |
| 13 | 12 | 73 | 16 | 2 | 220408.130 | Да |
| 13,5 | 12 | 73 | 16 | 2 | 220408.135 | Да |
| 14 | 12 | 73 | 16 | 2 | 220408.140 | Да |
| 15 | 12 | 73 | 16 | 2 | 220408.150 | Да |
| 16 | 16 | 79 | 19 | 2 | 220408.160 | Да |
| 17 | 16 | 79 | 19 | 2 | 220408.170 | Да |
| 19 | 16 | 79 | 19 | 2 | 220408.180 | Да |
| 19 | 16 | 79 | 19 | 2 | 220408.190 | Да |
| 20 | 20 | 88 | 22 | 2 | 220408.200 | Да |
| 21 | 20 | 88 | 22 | 2 | 220408.210 | Да |
| 22 | 20 | 88 | 22 | 2 | 220408.220 | Да |
| 25 | 25 | 102 | 26 | 2 | 220408.250 | Да |
| 25 | 20 | 96 | 26 | 2 | 220408.25020 | Да |
| 26 | 25 | 102 | 26 | 2 | 220408.260 | Нет |
| 28 | 25 | 102 | 26 | 2 | 220408.280 | Да |
| 28 | 20 | 96 | 26 | 2 | 220408.28020 | Нет |
| 30 | 25 | 102 | 26 | 2 | 220408.300 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,5xD | 1xD | 45 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,5xD | 1xD | 39 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,5xD | 1xD | 24 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,5xD | 1xD | 30 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,5xD | 1xD | 24 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,5xD | 1xD | 15 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| K.1 | Чугун (≤ 240 HB) | ≤ 850 N/mm² | 0,5xD | 1xD | 35 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,5xD | 1xD | 25 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.091 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 1835 A.
Геометрия инструменты.
Угол наклона винтовой линии = 25°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
