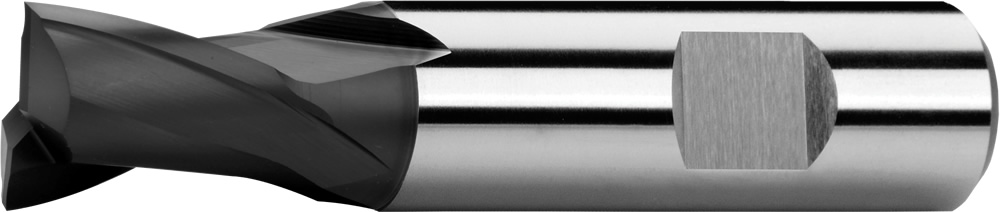

Фрезы для пазов (шпоночные фрезы) короткие, код 2 зубы, несимметричные, 25°, тип N, лыска weldon, AlTiN

DIN 327K
быстрорежущая сталь HSSE-PM
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
e 8 		d
h 6 		l1 l2 Z Код продукта На складе
2 6 48 4 2 220417.020 Да
3 6 49 5 2 220417.030 Да
4 6 51 7 2 220417.040 Да
5 6 52 8 2 220417.050 Да
6 6 52 8 2 220417.060 Да
7 10 60 10 2 220417.070 Да
8 10 61 11 2 220417.080 Да
9 10 61 11 2 220417.090 Да
10 10 63 13 2 220417.100 Да
12 12 73 16 2 220417.120 Да
14 12 73 16 2 220417.140 Да
16 16 79 19 2 220417.160 Да
18 16 79 19 2 220417.180 Да
20 20 88 22 2 220417.200 Да
22 20 88 22 2 220417.220 Да
25 25 102 26 2 220417.250 Да
28 25 102 26 2 220417.280 Да

Материял
Твердость

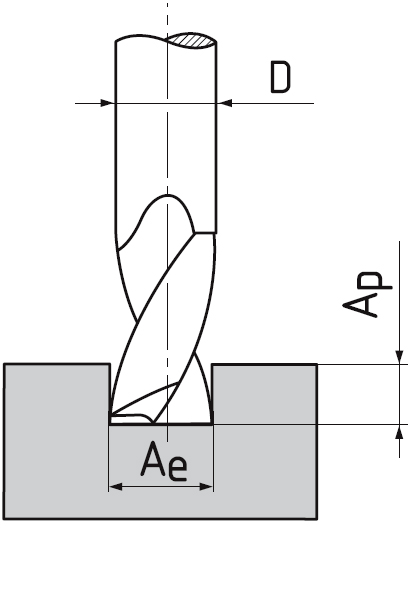

Ap
Ae
Vc 		fz(mm/z)
Ø 3
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
Ø 25
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 114 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 99 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 62 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 77 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,5xD 1xD 62 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 0,5xD 1xD 51 0.007 0.0168 0.0224 0.028 0.0336 0.0448 0.0504 0.056 0.07
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 38 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 89 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,5xD 1xD 66 0.01 0.024 0.032 0.04 0.048 0.064 0.072 0.08 0.1

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты.

Угол наклона винтовой линии = 25°. Передний угол = 12°.

HSSE-PM

Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
