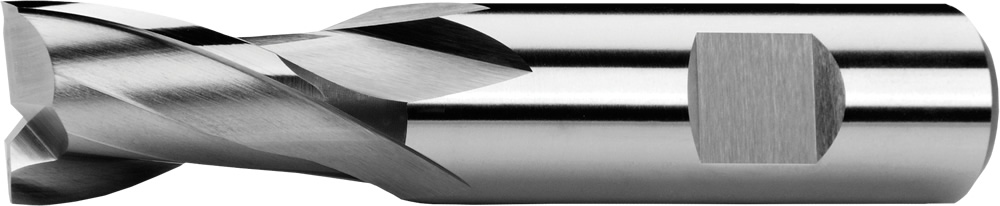

Фрезы для пазов (шпоночные фрезы) короткие, код 2 зубы, несимметричные, 25°, тип N, лыска weldon

DIN 327K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

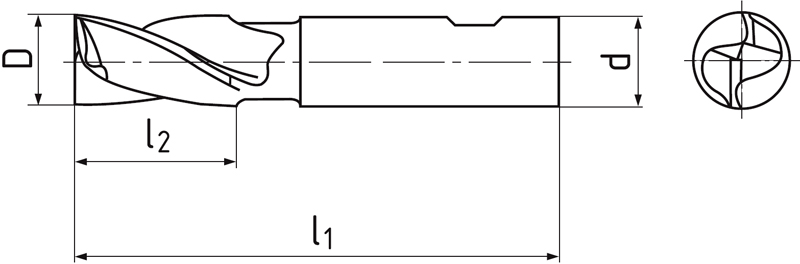

D
e 8
d
h 6
l1 l2 Z Код продукта На складе
1 6 47 2,5 2 220418.010 Да
1,5 6 47 3 2 220418.015 Да
2 6 48 4 2 220418.020 Да
2,5 6 49 5 2 220418.025 Да
2,8 6 49 5 2 220418.028 Да
3 6 49 5 2 220418.030 Да
3,5 6 50 6 2 220418.035 Да
3,8 6 51 7 2 220418.038 Да
4 6 51 7 2 220418.040 Да
4,5 6 51 7 2 220418.045 Да
4,8 6 52 8 2 220418.048 Да
5 6 52 8 2 220418.050 Да
5,5 6 52 8 2 220418.055 Да
5,75 6 52 8 2 220418.0575 Да
6 6 52 8 2 220418.060 Да
6,5 10 60 10 2 220418.065 Да
7 10 60 10 2 220418.070 Да
7,5 10 60 10 2 220418.075 Да
7,75 10 61 11 2 220418.0775 Да
8 10 61 11 2 220418.080 Да
8,5 10 61 11 2 220418.085 Да
9 10 61 11 2 220418.090 Да
9,5 10 61 11 2 220418.095 Да
9,7 10 63 13 2 220418.097 Да
10 10 63 13 2 220418.100 Да
10,5 12 70 13 2 220418.105 Да
11 12 70 13 2 220418.110 Да
11,5 12 70 13 2 220418.115 Да
11,7 12 70 13 2 220418.117 Да
12 12 73 16 2 220418.120 Да
12,5 12 73 16 2 220418.125 Да
13 12 73 16 2 220418.130 Да
13,5 12 73 16 2 220418.135 Да
13,7 12 73 16 2 220418.137 Нет
14 12 73 16 2 220418.140 Да
14,5 12 73 16 2 220418.145 Нет
15 12 73 16 2 220418.150 Да
15,5 16 79 19 2 220418.155 Нет
16 16 79 19 2 220418.160 Да
16,5 16 79 19 2 220418.165 Нет
17 16 79 19 2 220418.170 Да
17,7 16 79 19 2 220418.177 Да
18 16 79 19 2 220418.180 Да
19 16 79 19 2 220418.190 Да
20 20 88 22 2 220418.200 Да
21 20 88 22 2 220418.210 Да
21,7 20 88 22 2 220418.217 Да
22 20 88 22 2 220418.220 Да
24 25 102 26 2 220418.240 Нет
24,7 20 96 26 2 220418.24720 Да
25 25 102 26 2 220418.250 Да
25 20 96 26 2 220418.25020 Да
26 25 102 26 2 220418.260 Да
28 25 102 26 2 220418.280 Да
28 20 96 26 2 220418.28020 Нет
30 25 102 26 2 220418.300 Да
32 32 112 32 2 220418.320 Да
36 32 112 32 2 220418.360 Да
40 32 118 38 2 220418.40032 Да

Материял

Твердость

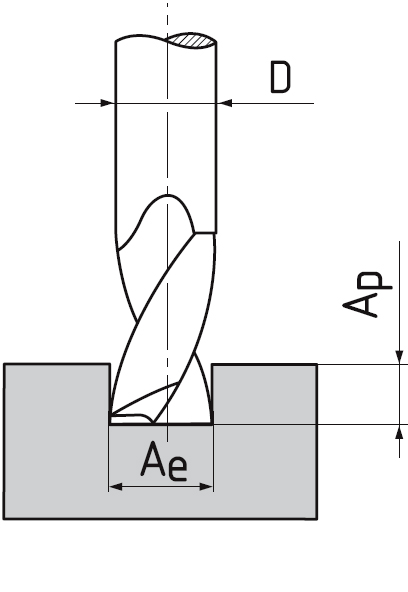

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32

Ø 40
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 45 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 39 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 30 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 15 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 35 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,5xD 1xD 25 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116 0.13

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты.

Угол наклона винтовой линии = 25°. Передний угол = 12°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения
