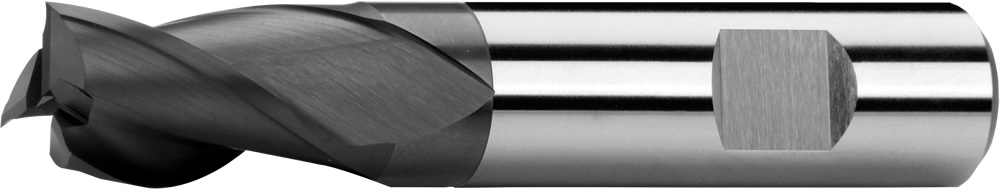

Фрезы для пазов (шпоночные фрезы) короткие, 3 зубы, несимметричные, 30°, тип N, лыска weldon, AlTiN

DIN 327K
быстрорежущая сталь HSSE-PM
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

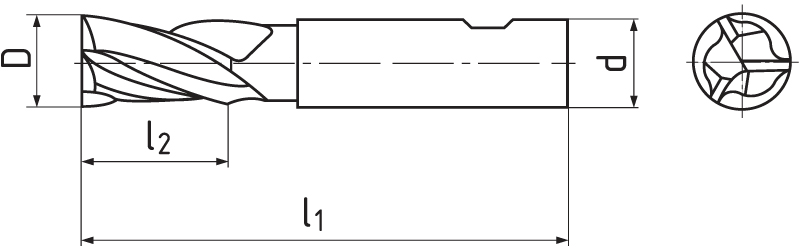

D
e 8 		d
h 6 		l1 l2 Z Код продукта На складе
6 6 52 8 3 230417.060 Да
8 10 61 11 3 230417.080 Да
10 10 63 13 3 230417.100 Да
12 12 73 16 3 230417.120 Да
14 12 73 16 3 230417.140 Да
16 16 79 19 3 230417.160 Да
18 16 79 19 3 230417.180 Да
20 20 88 22 3 230417.200 Да

Материял
Твердость

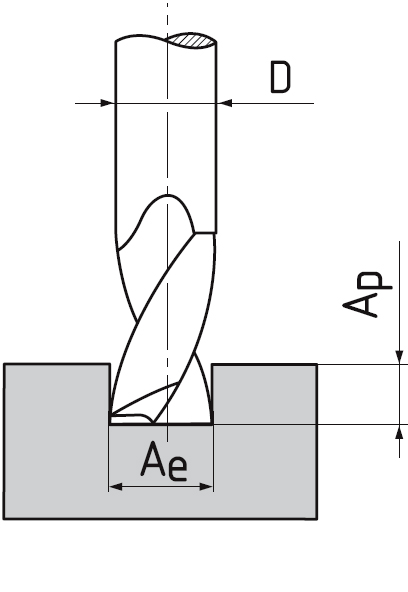

Ap
Ae
Vc 		fz(mm/z)
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 114 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 99 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 62 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 77 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,5xD 1xD 62 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 0,5xD 1xD 51 0.0113 0.015 0.0188 0.0225 0.03 0.0338 0.0375
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 38 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 89 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,5xD 1xD 66 0.0161 0.0214 0.0268 0.0322 0.0429 0.0482 0.0536

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

HSSE-PM

Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
