Фрезы для пазов (шпоночные фрезы) короткие, 3 зубы, несимметричные, 30°, тип N, лыска weldon

DIN 327K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
e 8 		d
h 6 		l1 l2 Z Код продукта На складе
2 6 48 4 3 230418.020 Да
2,8 6 49 5 3 230418.028 Нет
3 6 49 5 3 230418.030 Да
3,5 6 50 6 3 230418.035 Да
3,8 6 51 7 3 230418.038 Нет
4 6 51 7 3 230418.040 Да
4,5 6 51 7 3 230418.045 Да
4,8 6 52 8 3 230418.048 Да
5 6 52 8 3 230418.050 Да
5,5 6 52 8 3 230418.055 Да
5,75 6 52 8 3 230418.0575 Да
6 6 52 8 3 230418.060 Да
6,5 10 60 10 3 230418.065 Да
7 10 60 10 3 230418.070 Да
7,5 10 60 10 3 230418.075 Да
7,75 10 61 11 3 230418.0775 Нет
8 10 61 11 3 230418.080 Да
9 10 91 11 3 230418.090 Да
9,5 10 61 11 3 230418.095 Да
9,7   63 13 3 230418.097 Нет
10 10 63 13 3 230418.100 Да
11 12 70 13 3 230418.110 Да
12 12 73 16 3 230418.120 Да
13 12 73 16 3 230418.130 Да
14 12 73 16 3 230418.140 Да
15 12 73 16 3 230418.150 Да
16 16 79 19 3 230418.160 Да
18 16 79 19 3 230418.180 Да
19,7 20 88 22 3 230418.197 Да
20 16 88 22 3 230418.200 Да
22 20 88 22 3 230418.220 Да
25 25 102 26 3 230418.250 Да
28 25 102 26 3 230418.280 Да
30 25 102 26 3 230418.300 Да
32 32 112 32 3 230418.320 Да

Материял
Твердость

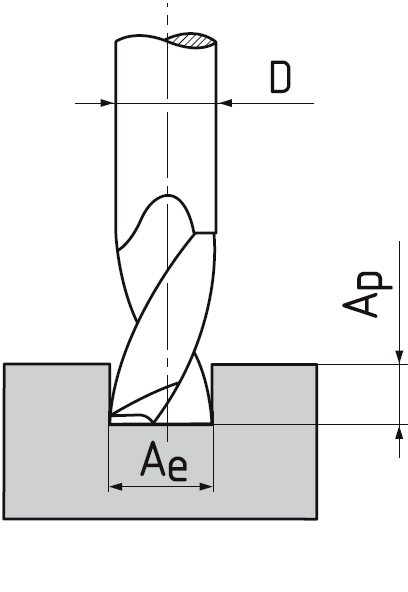

Ap
Ae
Vc 		fz(mm/z)
Ø 3
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
Ø 25
Ø 32
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 45 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 39 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 30 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 15 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 35 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,5xD 1xD 25 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
N.2 | Aлюминий–кремниевые сплавы (Si ≤ 12%) ≤ 600 N/mm² 0,5xD 1xD 160-300 0.0117 0.0286 0.0377 0.0468 0.0572 0.0754 0.0845 0.0949 0.1183 0.1508
N.4 | Медноцинковые и меднооловянные сплавы ≤ 800 N/mm² 0,5xD 1xD 80-120 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073 0.091 0.116
S.2 | Титан, сплавы титана ≤ 1250 N/mm² 0,5xD 1xD 12 0.0063 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511 0.0637 0.0812

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения
