Фрезы для пазов (шпоночные фрезы) короткие, 3 зубы, несимметричные, 30°, тип N, лыска weldon

DIN 327K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

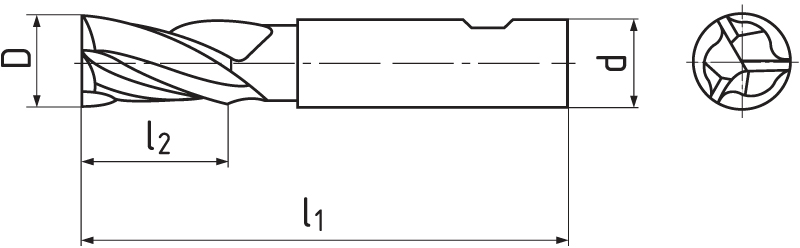

D
e 8 		d
h 6 		l1 l2 Z Код продукта На складе
11,7 12 70 13 3 230418H.117 Да
13,7 12 73 16 3 230418H.137 Да
15,7 16 79 19 3 230418H.157 Да
17,7 16 79 19 3 230418H.177 Да
19,7 20 88 22 3 230418H.197 Да
21,7 20 88 22 3 230418H.217 Да
24,7 25 102 26 3 230418H.247 Да

Материял
Твердость
Ap
Ae
Vc 		fz(mm/z)
Ø 12
Ø 16
Ø 18
Ø 20
Ø 25
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 45 0.044 0.058 0.065 0.073 0.091
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 39 0.044 0.058 0.065 0.073 0.091
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.044 0.058 0.065 0.073 0.091
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 30 0.044 0.058 0.065 0.073 0.091
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 15 0.044 0.058 0.065 0.073 0.091
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,5xD 1xD 35 0.044 0.058 0.065 0.073 0.091
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,5xD 1xD 25 0.044 0.058 0.065 0.073 0.091
N.2 | Aлюминий–кремниевые сплавы (Si ≤ 12%) ≤ 600 N/mm² 0,5xD 1xD 160-300 0.0572 0.0754 0.0845 0.0949 0.1183
N.4 | Медноцинковые и меднооловянные сплавы ≤ 800 N/mm² 0,5xD 1xD 80-120 0.044 0.058 0.065 0.073 0.091
S.2 | Титан, сплавы титана ≤ 1250 N/mm² 0,5xD 1xD 12 0.0308 0.0406 0.0455 0.0511 0.0637

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

Обработка торца

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
