Фрезы для пазов (шпоночные фрезы) екстра длинные, 3 зубы, несимметричные, 30°, тип N, лыска weldon

быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

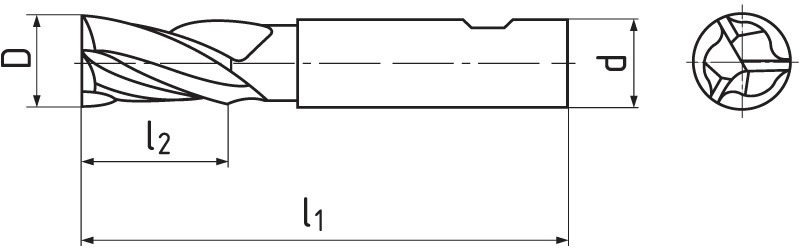

D
e 8
d
h 6
l1 l2 Z Код продукта На складе
2 6 54 10 3 233418.020 Да
3 6 56 12 3 233418.030 Да
4 6 63 19 3 233418.040 Да
5 6 68 24 3 233418.050 Да
6 6 68 24 3 233418.060 Да
8 10 88 38 3 233418.080 Да
9 10 88 38 3 233418.090 Да
10 10 95 45 3 233418.100 Да
12 12 110 53 3 233418.120 Да
14 12 110 53 3 233418.140 Да
16 16 123 63 3 233418.160 Да
18 16 123 63 3 233418.180 Да
20 20 141 75 3 233418.200 Да
22 20 141 75 3 233418.220 Да
25 25 166 90 3 233418.250 Да

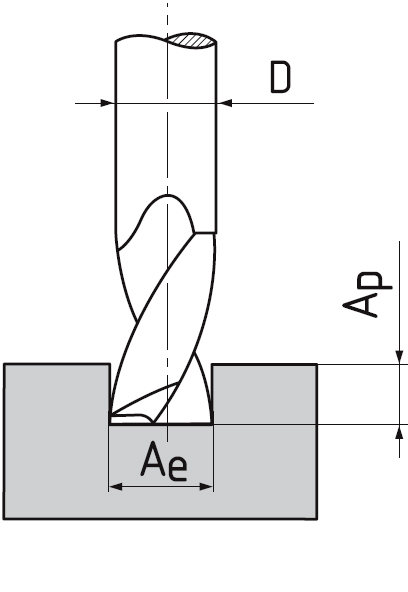

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,5xD 1xD 45 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 39 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 30 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 15 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.1 | Чугун ≤ 820 N/mm² 0,5xD 1xD 35 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.2 | Чугун > 800 N/mm² 0,5xD 1xD 25 0.009 0.022 0.029 0.036 0.044 0.058 0.065 0.073
N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) ≤ 600 N/mm² 0,5xD 1xD 160-300 0.0117 0.0286 0.0377 0.0468 0.0572 0.0754 0.0845 0.0949
S.2 | Титан, сплавы титана ≤ 1250 N/mm² 0,5xD 1xD 12 0.0063 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандарт компании

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
