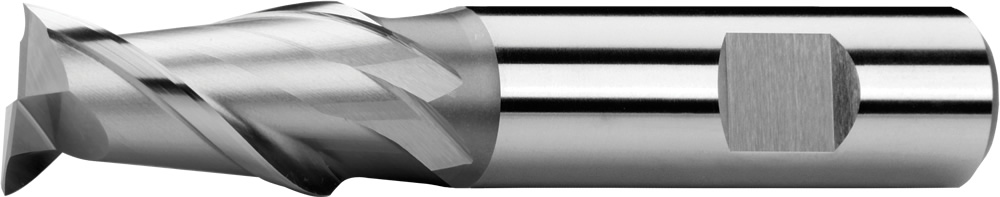

Фрезы для пазов per (шпоночные фрезы) короткие, 2 зубы, с 2 ценрорежущими зубам, 40°, тип W, лыска weldon
DIN 844K
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

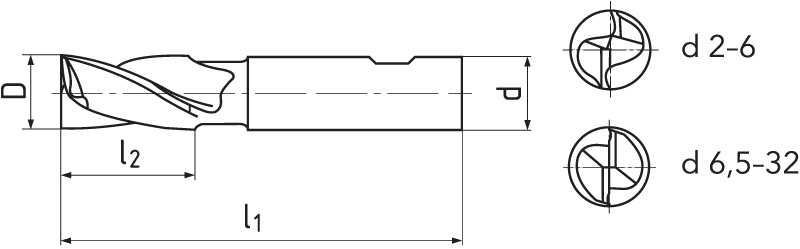

| D e 8 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 2 | 6 | 51 | 7 | 2 | 270618.020 | Да |
| 2,5 | 6 | 52 | 8 | 2 | 270618.025 | Да |
| 3 | 6 | 52 | 8 | 2 | 270618.030 | Да |
| 3,5 | 6 | 54 | 10 | 2 | 270618.035 | Да |
| 4 | 6 | 55 | 11 | 2 | 270618.040 | Да |
| 4,5 | 6 | 55 | 11 | 2 | 270618.045 | Да |
| 5 | 6 | 57 | 13 | 2 | 270618.050 | Да |
| 5,5 | 6 | 57 | 13 | 2 | 270618.055 | Да |
| 6 | 6 | 57 | 13 | 2 | 270618.060 | Да |
| 6,5 | 10 | 66 | 16 | 2 | 270618.065 | Да |
| 7 | 10 | 66 | 16 | 2 | 270618.070 | Да |
| 7,5 | 10 | 66 | 16 | 2 | 270618.075 | Да |
| 8 | 10 | 69 | 19 | 2 | 270618.080 | Да |
| 8,5 | 10 | 69 | 19 | 2 | 270618.085 | Да |
| 9 | 10 | 69 | 19 | 2 | 270618.090 | Да |
| 9,5 | 10 | 69 | 19 | 2 | 270618.095 | Да |
| 10 | 10 | 72 | 22 | 2 | 270618.100 | Да |
| 11 | 12 | 79 | 22 | 2 | 270618.110 | Да |
| 12 | 12 | 83 | 26 | 2 | 270618.120 | Да |
| 13 | 12 | 83 | 26 | 2 | 270618.130 | Да |
| 14 | 12 | 83 | 26 | 2 | 270618.140 | Нет |
| 15 | 12 | 83 | 26 | 2 | 270618.150 | Да |
| 16 | 16 | 92 | 32 | 2 | 270618.160 | Да |
| 17 | 16 | 92 | 32 | 2 | 270618.170 | Да |
| 18 | 16 | 92 | 32 | 2 | 270618.180 | Да |
| 19 | 16 | 92 | 32 | 2 | 270618.190 | Да |
| 20 | 20 | 104 | 38 | 2 | 270618.200 | Да |
| 21 | 20 | 104 | 38 | 2 | 270618.210 | Нет |
| 22 | 20 | 104 | 38 | 2 | 270618.220 | Да |
| 23 | 20 | 104 | 38 | 2 | 270618.230 | Да |
| 24 | 25 | 121 | 45 | 2 | 270618.240 | Да |
| 25 | 25 | 121 | 45 | 2 | 270618.250 | Да |
| 26 | 25 | 121 | 45 | 2 | 270618.260 | Да |
| 28 | 25 | 121 | 45 | 2 | 270618.280 | Да |
| 30 | 25 | 121 | 45 | 2 | 270618.300 | Да |
| 32 | 32 | 133 | 53 | 2 | 270618.320 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,5xD | 1xD | 45 | 0.009 | 0.022 | 0.029 | 0.036 | 0.044 | 0.058 | 0.065 | 0.073 | 0.91 | 0.11 |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 0,5xD | 1xD | 160-300 | 0.0117 | 0.0286 | 0.0377 | 0.0468 | 0.0572 | 0.0754 | 0.0845 | 0.0949 | 0.1183 | 0.143 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты
Угол наклона винтовой линии = 40°. Передний угол = 20°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид W
Для обработки мягких материалов, напр. aлюминия и цветных металлов.
