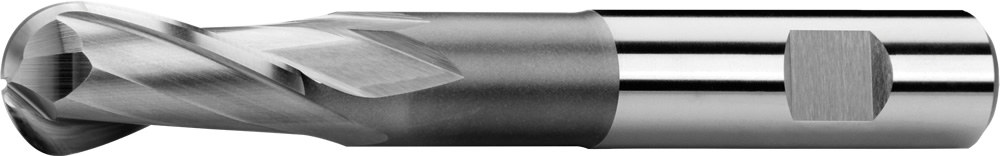

Фрезы копирующие длинные, 2 зубы, 25°, лыска weldon

быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

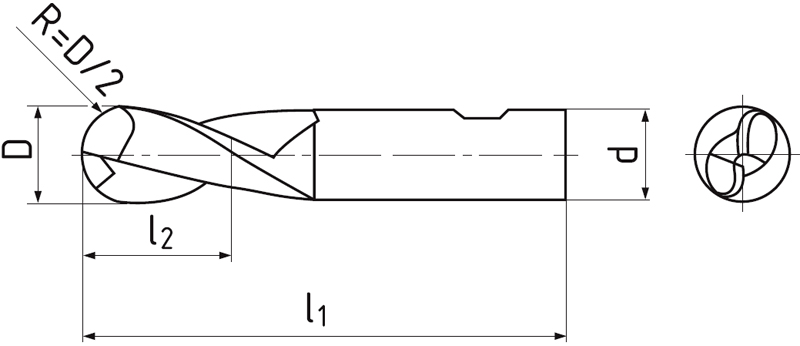

R D
h 10 		d
h 6 		l1 l2 Z Код продукта На складе
1 2 6 54 7 2 511418.020 Да
1,5 3 6 56 8 2 511418.030 Да
2 4 6 63 11 2 511418.040 Да
2,5 5 6 68 13 2 511418.050 Да
3 6 6 68 13 2 511418.060 Да
3,5 7 10 80 16 2 511418.070 Да
4 8 10 88 19 2 511418.080 Да
4,5 9 10 88 19 2 511418.090 Да
5 10 10 95 22 2 511418.100 Да
5,5 11 12 102 22 2 511418.110 Да
6 12 12 110 26 2 511418.120 Да
6,5 13 12 110 26 2 511418.130 Да
7 14 12 110 26 2 511418.140 Да
7,5 15 12 110 26 2 511418.150 Да
8 16 16 123 32 2 511418.160 Нет
9 18 16 123 32 2 511418.180 Да
1 20 20 141 38 2 511418.200 Да
11 22 20 141 38 2 511418.220 Да
12 24 25 166 45 2 511418.240 Да
12,5 25 25 166 45 2 511418.250 Да
14 28 25 166 45 2 511418.280 Да
15 30 25 166 45 2 511418.300 Да
16 32 32 186 53 2 511418.320 Да

Материял
Твердость

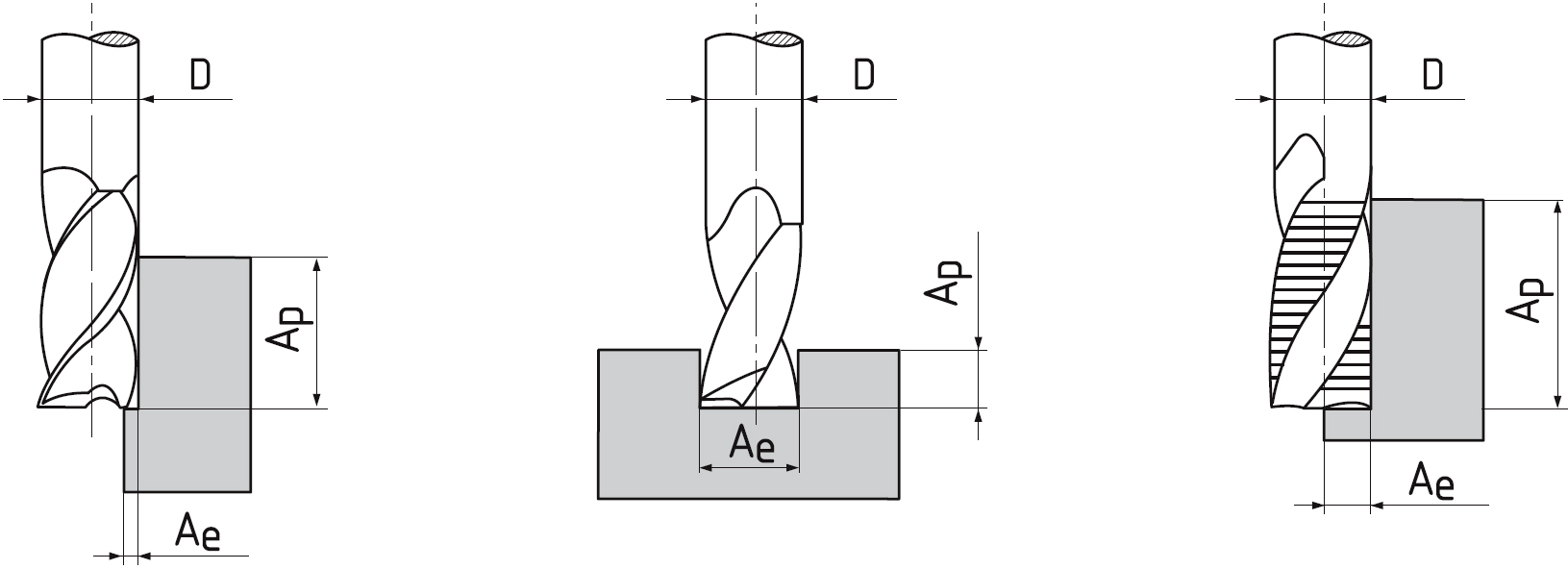

Ap
Ae
Vc 		fz(mm/z)
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,5xD 1xD 39 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.4 | Улучшенные стали ≤ 900 N/mm² 0,5xD 1xD 30 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,5xD 1xD 24 0.022 0.029 0.036 0.044 0.058 0.065 0.073
P.6 | Инструментальная и улучшенная сталь > 1100 N/mm² 0,5xD 1xD 20 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,5xD 1xD 15 0.022 0.029 0.036 0.044 0.058 0.065 0.073
K.2 | Чугун > 800 N/mm² 0,5xD 1xD 25 0.022 0.029 0.036 0.044 0.058 0.065 0.073
S.1 | Хромникелевые сплавы ≤ 1500 N/mm² 0,5xD 1xD 12 0.0154 0.0203 0.0252 0.0308 0.0406 0.0455 0.0511

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.

Возможные направления движения

Геометрия инструменты

Угол наклона винтовой линии = 25°. Передний угол = 10°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
