фрезы копирующие конические, 4 зубы, 25°, лыска weldon
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

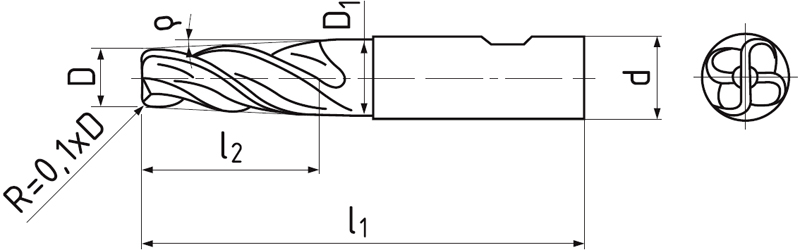

| ϱ | D js 14 |
d h 6 |
l1 | l2 | D1 ~ |
Z | Код продукта | На складе |
|---|---|---|---|---|---|---|---|---|
| 1 | 5 | 10 | 73 | 20 | 5,7 | 4 | 580718.0105 | Да |
| 1 | 8 | 12 | 95 | 32 | 9,1 | 4 | 580718.0108 | Да |
| 1 | 12 | 16 | 118 | 50 | 13,7 | 4 | 580718.0112 | Да |
| 1 | 20 | 20 | 155 | 80 | 22,8 | 4 | 580718.0120 | Да |
| 2 | 5 | 10 | 74 | 20 | 6,4 | 4 | 580718.0205 | Да |
| 2 | 8 | 12 | 95 | 32 | 10,2 | 4 | 580718.0208 | Да |
| 2 | 12 | 16 | 118 | 50 | 15,5 | 4 | 580718.0212 | Да |
| 2 | 20 | 25 | 160 | 80 | 25,6 | 4 | 580718.0220 | Да |
| 3 | 5 | 10 | 74 | 20 | 7,1 | 4 | 580718.0305 | Да |
| 3 | 8 | 12 | 95 | 32 | 11,4 | 4 | 580718.0308 | Да |
| 3 | 12 | 20 | 120 | 50 | 17,2 | 4 | 580718.0312 | Да |
| 3 | 20 | 25 | 160 | 80 | 28,4 | 4 | 580718.0320 | Да |
| 5 | 5 | 10 | 74 | 20 | 8,5 | 4 | 580718.0505 | Да |
| 5 | 8 | 16 | 98 | 32 | 13,6 | 4 | 580718.0508 | Да |
| 5 | 12 | 20 | 120 | 50 | 20,7 | 4 | 580718.0512 | Да |
| 5 | 20 | 32 | 165 | 80 | 34 | 4 | 580718.0520 | Да |
| 7 | 5 | 12 | 80 | 20 | 9,9 | 4 | 580718.0705 | Да |
| 7 | 8 | 16 | 98 | 32 | 15,9 | 4 | 580718.0708 | Да |
| 7 | 12 | 25 | 130 | 50 | 24,3 | 4 | 580718.0712 | Да |
| 7 | 20 | 32 | 165 | 80 | 39,6 | 4 | 580718.0720 | Да |
| 10 | 5 | 12 | 80 | 20 | 12,1 | 4 | 580718.1005 | Да |
| 10 | 8 | 20 | 100 | 32 | 19,3 | 4 | 580718.1008 | Да |
| 10 | 12 | 25 | 130 | 50 | 29,6 | 4 | 580718.1012 | Да |
| 10 | 20 | 32 | 165 | 80 | 48,2 | 4 | 580718.1020 | Да |
|
Материял |
Твердость |

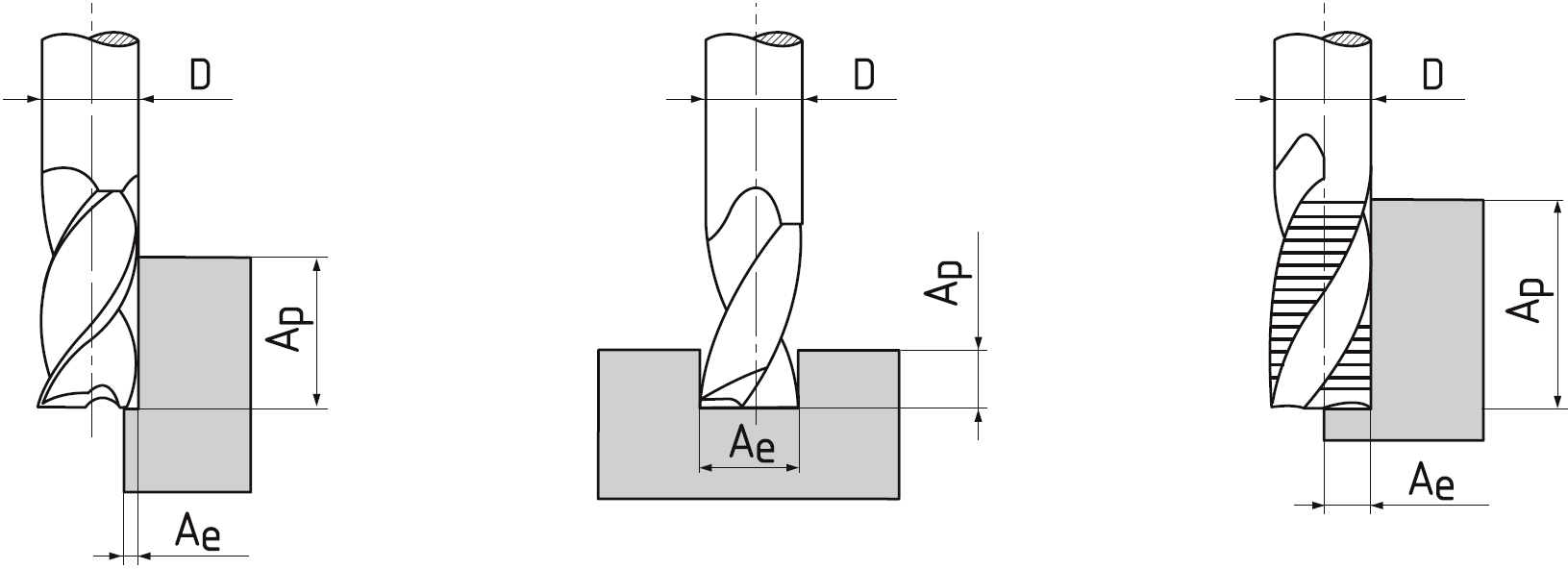

Ap |
Ae |
Vc |
fz(mm/z) Ø 8 |
Ø 10 |
Ø 12 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,5xl | 0,5xD | 45 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,5xl | 0,5xD | 39 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,5xl | 0,5xD | 24 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,5xl | 0,5xD | 30 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,5xl | 0,5xD | 24 | 0.029 | 0.036 | 0.044 | 0.073 |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 0,5xl | 0,5xD | 20 | 0.0203 | 0.0252 | 0.0308 | 0.0511 |
| K.1 | Чугун | ≤ 820 N/mm² | 0,5xl | 0,5xD | 35 | 0.029 | 0.036 | 0.044 | 0.073 |
| K.2 | Чугун | > 800 N/mm² | 0,5xl | 0,5xD | 25 | 0.029 | 0.036 | 0.044 | 0.073 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 0,5xl | 0,5xD | 80-120 | 0.029 | 0.036 | 0.044 | 0.073 |
Зажимный элемент
Цилиндрический хвостовик с лыской (Weldon) согласно DIN 1835 B.
Геометрия инструменты.
Угол наклона винтовой линии = 25°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Норма ČSN 222814.
