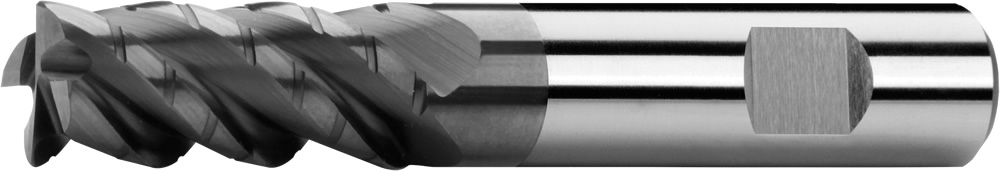

Фрезы концевые с цилиндрическим хвостовиком, длинные, с 2 ценрорежущими зубами, 45°, тип CB, лыска weldon, AlTiN

DIN 6527L
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

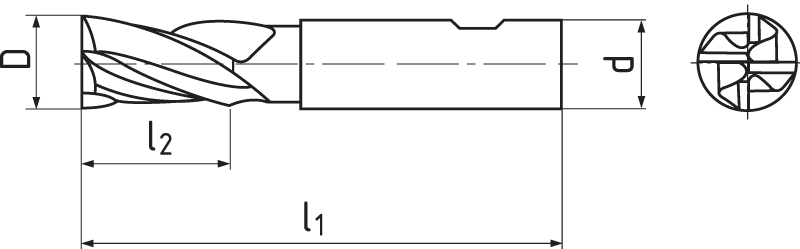

D
h 10 		d
h 6 		l1 l2 Z Код продукта На складе
4 6 57 11 4 S113612.040 Нет
5 6 57 13 4 S113612.050 Да
6 6 57 13 4 S113612.060 Да
8 8 63 19 4 S113612.080 Да
10 10 72 22 4 S113612.100 Да
12 12 83 26 4 S113612.120 Нет
14 14 83 26 4 S113612.140 Да
16 16 92 32 4 S113612.160 Да
18 18 92 32 4 S113612.180 Да
20 20 104 38 4 S113612.200 Да

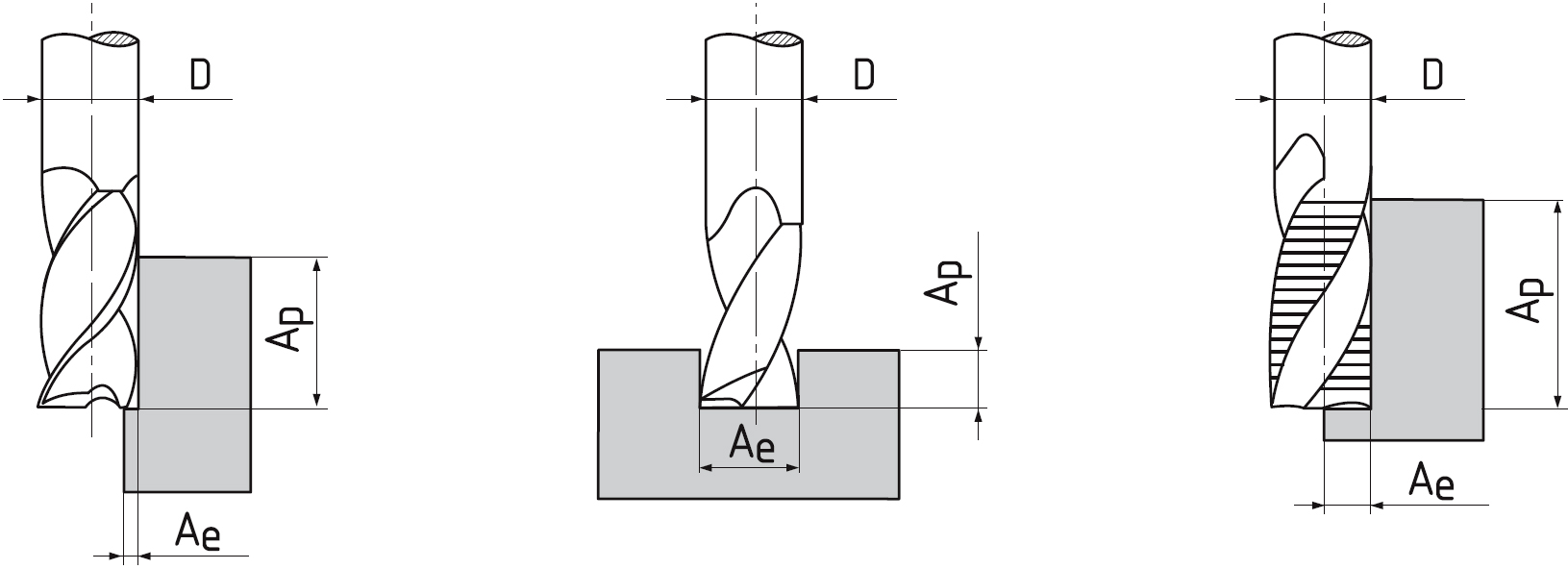

Материял
Твердость
Ap
Ae
Vc 		fz(mm/z)
Ø 4
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 1,75xD 0,3xD 180 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 1,75xD 0,3xD 100 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 1,75xD 0,3xD 80 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
M.1 | Нержавеющие стали ≤ 750 N/mm² 1,75xD 0,3xD 90 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
M.2 | Нержавеющие стали 750 - 850 N/mm² 1,75xD 0,3xD 80 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.1 | Чугун ≤ 820 N/mm² 1,75xD 0,3xD 140 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
K.2 | Чугун > 800 N/mm² 1,75xD 0,3xD 100 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.1 | Хромникелевые сплавы ≤ 1500 N/mm² 1,75xD 0,3xD 50 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05
S.2 | Титан, сплавы титана ≤ 1250 N/mm² 1,75xD 0,3xD 70 0.01 0.015 0.02 0.025 0.03 0.04 0.045 0.05

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.

Геометрия инструменты

Угол наклона винтовой линии = 45°. Передний угол = 12°.

Обработка торца

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.

Вид CB

Стружколом – универсальное использование для черновой обработки.

Возможные направления движения

Материал.

Охлаждение маслом.
