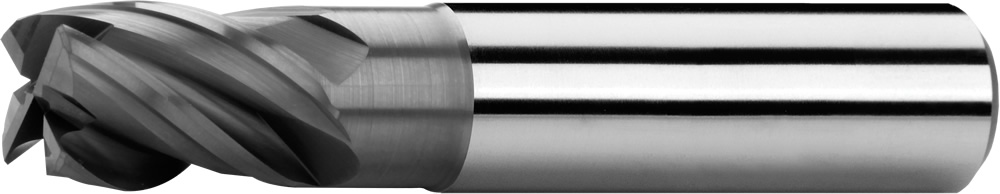

Фрезы концевые с цилиндрическим хвостовиком, короткие, с 2 ценрорежущими зубами, 35°-38°, тип N, гладкий хвостовик, AlCrN
DIN 6527K
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D h 10 |
d h 6 |
l1 | l2 | Dn | Z | ln | Код продукта | На складе |
|---|---|---|---|---|---|---|---|---|
| 3 | 6 | 50 | 5 | 2,8 | 4 | 9 | S140602N.030 | Нет |
| 3,5 | 6 | 50 | 6 | 3,3 | 4 | 10 | S140602N.035 | Нет |
| 4 | 6 | 54 | 8 | 3,8 | 4 | 13 | S140602N.040 | Да |
| 4,5 | 6 | 54 | 8 | 4,3 | 4 | 15 | S140602N.045 | Нет |
| 5 | 6 | 54 | 9 | 4,8 | 4 | 16 | S140602N.050 | Нет |
| 6 | 6 | 54 | 10 | 5,7 | 4 | 17 | S140602N.060 | Нет |
| 8 | 8 | 58 | 12 | 7,8 | 4 | 22 | S140602N.080 | Нет |
| 10 | 10 | 66 | 14 | 9,5 | 4 | 26 | S140602N.100 | Нет |
| 12 | 12 | 73 | 16 | 11,5 | 4 | 28 | S140602N.120 | Да |
| 14 | 14 | 75 | 18 | 13,5 | 4 | 30 | S140602N.140 | Да |
| 16 | 16 | 82 | 22 | 15,5 | 4 | 34 | S140602N.160 | Да |
| 18 | 18 | 84 | 24 | 17,5 | 4 | 36 | S140602N.180 | Нет |
| 20 | 20 | 92 | 26 | 19,5 | 4 | 42 | S140602N.200 | Нет |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 1,5xD | 0,3xD | 210 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 1,5xD | 0,3xD | 175 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 1,5xD | 0,3xD | 120 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² | 1,5xD | 0,3xD | 110 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 1,5xD | 0,3xD | 90 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| K.1 | Чугун | ≤ 750 N/mm² | 1,5xD | 0,3xD | 150 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| K.2 | Чугун | > 800 N/mm² | 1,5xD | 0,3xD | 110 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 1,5xD | 0,3xD | 50 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 1,5xD | 0,3xD | 70 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| H.1 | Калёные стали | ≤ 1920 N/mm² | 1,5xD | 0,3xD | 120 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
| H.2 | Калёные стали | 1920 - 2210 N/mm² | 1,5xD | 0,3xD | 100 | 0.015 | 0.03 | 0.04 | 0.05 | 0.06 | 0.08 | 0.09 | 0.1 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Геометрия инструменты
Угол наклона винтовой линии = 35/38°. Передний угол = 10°.
Обработка торца
Стандартный AlCrN покрытие
Отличные показатели износостойкости, стабильности при температурном ударе и красностойкости.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Материал.
