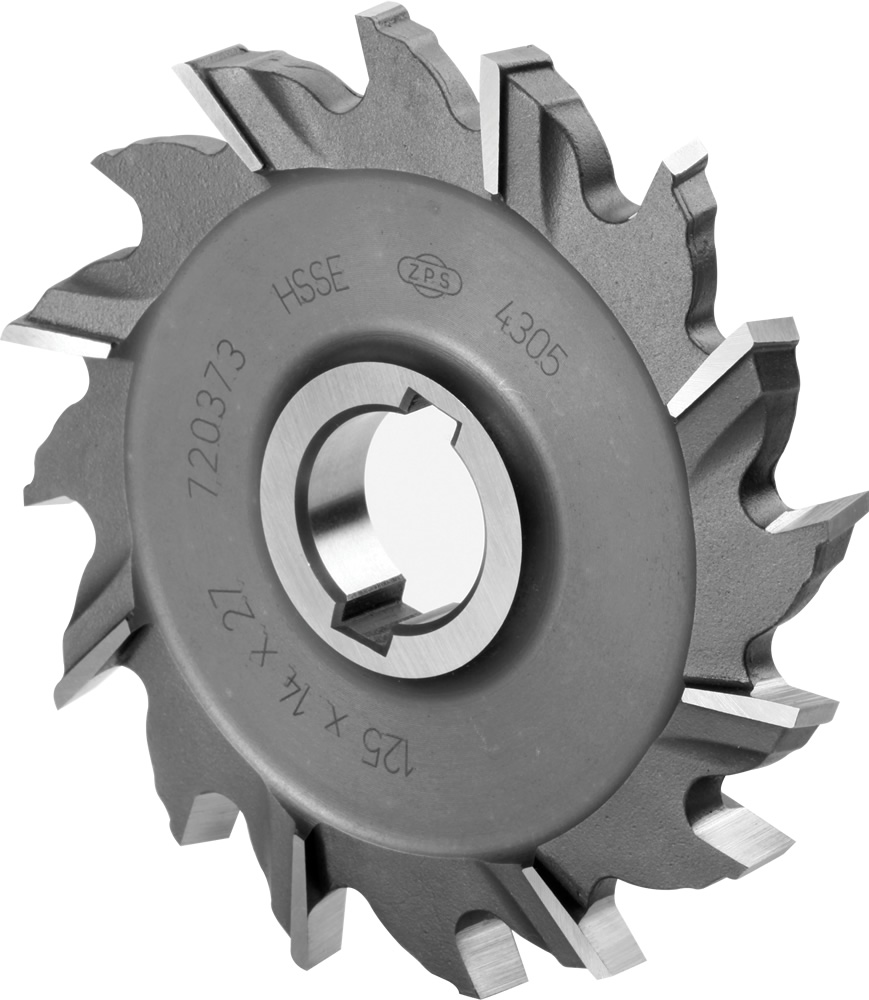

Фрезы дисковые, среднєзубые, вид N
быстрорежущая сталь HSSE
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

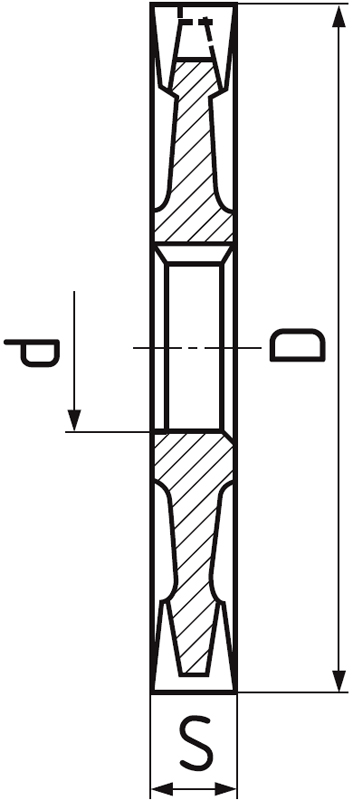

| D js 16 |
S s 10 |
d H 7 |
Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 63 | 8 | 22 | 12 | 720373.06308 | Нет |
| 63 | 10 | 22 | 12 | 720373.06310 | Да |
| 63 | 12 | 22 | 12 | 720373.06312 | Да |
| 80 | 8 | 27 | 14 | 720373.08008 | Да |
| 80 | 10 | 27 | 14 | 720373.08010 | Да |
| 80 | 10 | 22 | 14 | 720373.0801022 | Да |
| 80 | 12 | 27 | 14 | 720373.08012 | Да |
| 100 | 10 | 27 | 14 | 720373.1001027 | Нет |
| 100 | 12 | 27 | 14 | 720373.10012 | Да |
| 100 | 12 | 22 | 14 | 720373.1001222 | Да |
| 100 | 14 | 27 | 14 | 720373.1001227 | Да |
| 100 | 14 | 32 | 14 | 720373.10014 | Да |
| 100 | 14 | 27 | 14 | 720373.1001427 | Да |
| 100 | 16 | 32 | 14 | 720373.10016 | Да |
| 125 | 12 | 32 | 16 | 720373.12512 | Нет |
| 125 | 14 | 32 | 16 | 720373.12514 | Нет |
| 125 | 14 | 27 | 16 | 720373.1251427 | Нет |
| 125 | 14 | 40 | 16 | 720373.1251440 | Да |
| 125 | 16 | 32 | 16 | 720373.12516 | Да |
| 125 | 16 | 40 | 16 | 720373.1251640 | Да |
| 125 | 18 | 40 | 16 | 720373.1251840 | Да |
| 160 | 14 | 40 | 18 | 720373.16014 | Нет |
| 160 | 18 | 40 | 18 | 720373.16018 | Да |
| 160 | 20 | 40 | 720373.16020 | Нет |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,1xD | 1xS | 30 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,1xD | 1xS | 26 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 0,1xD | 1xS | 25 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 0,1xD | 1xS | 140-240 | 0.042 | 0.049 | 0.056 | 0.063 | 0.0644 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 0,1xD | 1xS | 50-90 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня согласно DIN 138.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

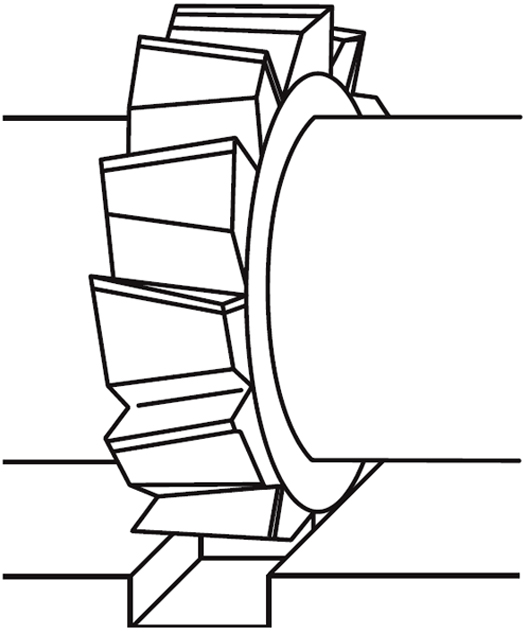

Режущая кромка по торцам и по образующей цилиндра дисковой фрезы
Норма ČSN 222161.
Геометрия инструменты
Угол наклона винтовой линии = 10°. Передний угол = 10°.
HSSE
Литая, высокопроизводительная быстрорежущая сталь с хорошей вязкостью, подходит прежде всего для инструментов более крупных диаметров и дисковых фрез.
