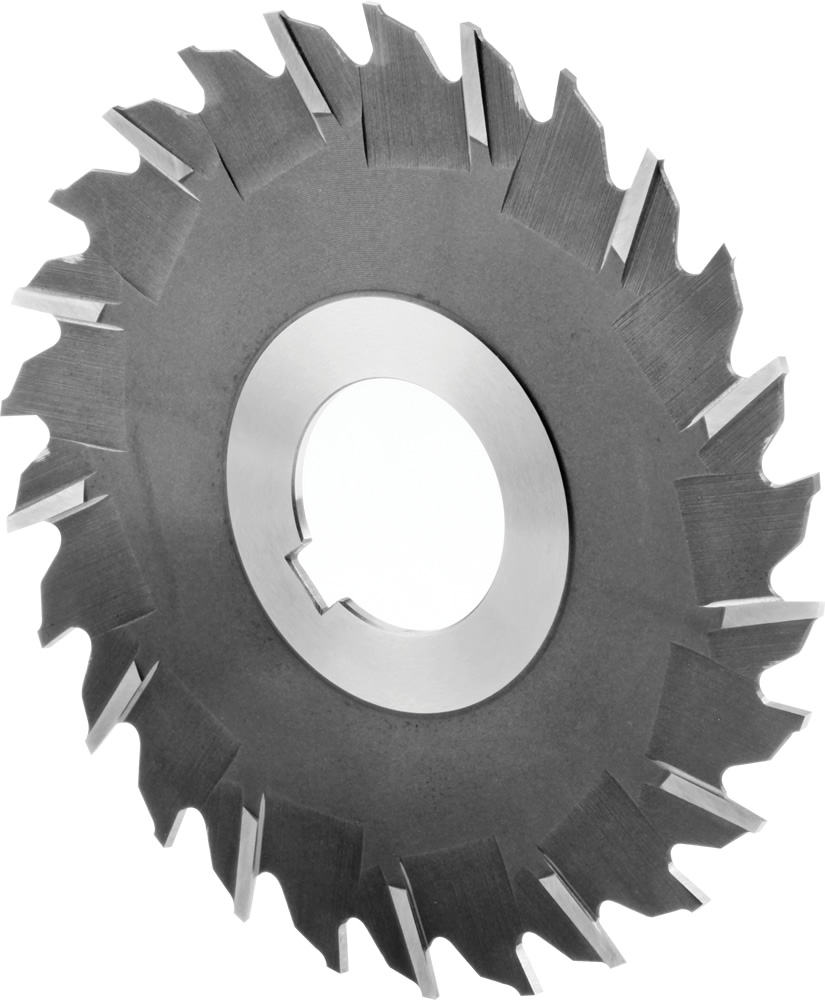

Фрезы дисковые, узкие, тип N
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

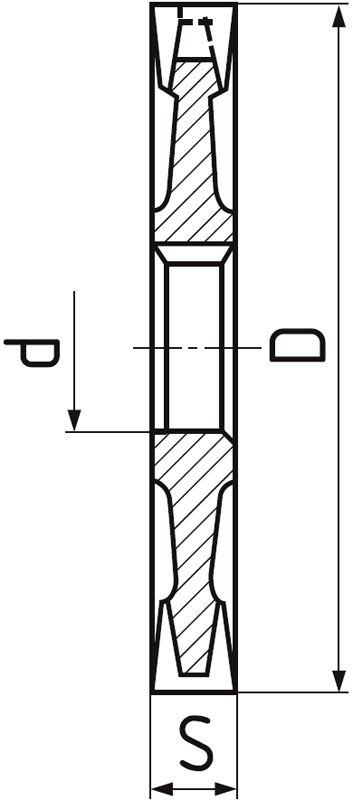

D js 16 |
S k 11 |
d H 7 |
Z | Код продукта | На складе |
---|---|---|---|---|---|
63 | 1,6 | 22 | 16 | 726275.063016 | Да |
63 | 2 | 22 | 16 | 726275.063020 | Да |
63 | 2,5 | 22 | 16 | 726275.063025 | Да |
63 | 3 | 22 | 16 | 726275.063030 | Да |
63 | 4 | 22 | 16 | 726275.063040 | Да |
63 | 5 | 22 | 16 | 726275.063050 | Да |
63 | 6 | 22 | 16 | 726275.063060 | Да |
80 | 1,6 | 27 | 20 | 726275.080016 | Да |
80 | 2 | 27 | 20 | 726275.080020 | Да |
80 | 2,5 | 27 | 20 | 726275.080025 | Да |
80 | 3 | 27 | 20 | 726275.080030 | Нет |
80 | 4 | 27 | 20 | 726275.080040 | Да |
80 | 5 | 27 | 20 | 726275.080050 | Да |
80 | 6 | 27 | 20 | 726275.080060 | Да |
100 | 1,6 | 32 | 24 | 726275.100016 | Да |
100 | 2 | 32 | 24 | 726275.100020 | Да |
100 | 2,5 | 32 | 24 | 726275.100025 | Да |
100 | 3 | 32 | 24 | 726275.100030 | Да |
100 | 4 | 32 | 24 | 726275.100040 | Да |
100 | 5 | 32 | 24 | 726275.100050 | Да |
100 | 6 | 32 | 24 | 726275.100060 | Да |
100 | 8 | 32 | 24 | 726275.100080 | Да |
125 | 1,6 | 32 | 26 | 726275.125016 | Да |
125 | 2 | 32 | 26 | 726275.125020 | Да |
125 | 2 | 32 | 26 | 726275.125025 | Да |
125 | 3 | 32 | 26 | 726275.125030 | Да |
125 | 4 | 32 | 26 | 726275.125040 | Да |
125 | 5 | 32 | 26 | 726275.125050 | Да |
125 | 6 | 32 | 26 | 726275.125060 | Да |
125 | 8 | 32 | 26 | 726275.125080 | Да |
125 | 10 | 32 | 26 | 726275.125100 | Да |
160 | 2 | 40 | 30 | 726275.160020 | Да |
160 | 2,5 | 40 | 30 | 726275.160025 | Да |
160 | 3 | 40 | 30 | 726275.160030 | Да |
160 | 4 | 40 | 30 | 726275.160040 | Да |
160 | 5 | 40 | 30 | 726275.160050 | Да |
160 | 6 | 40 | 30 | 726275.160060 | Да |
160 | 8 | 40 | 30 | 726275.160080 | Да |
160 | 10 | 40 | 30 | 726275.160100 | Да |
160 | 12 | 40 | 30 | 726275.160120 | Да |
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
---|---|---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,1xD | 1xS | 37.5 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,1xD | 1xS | 32.5 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,1xD | 1xS | 25 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,1xD | 1xS | 18 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 0,1xD | 1xS | 30 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,1xD | 1xS | 22 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 0,1xD | 1xS | 60-100 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 10°. Передний угол = 12°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
