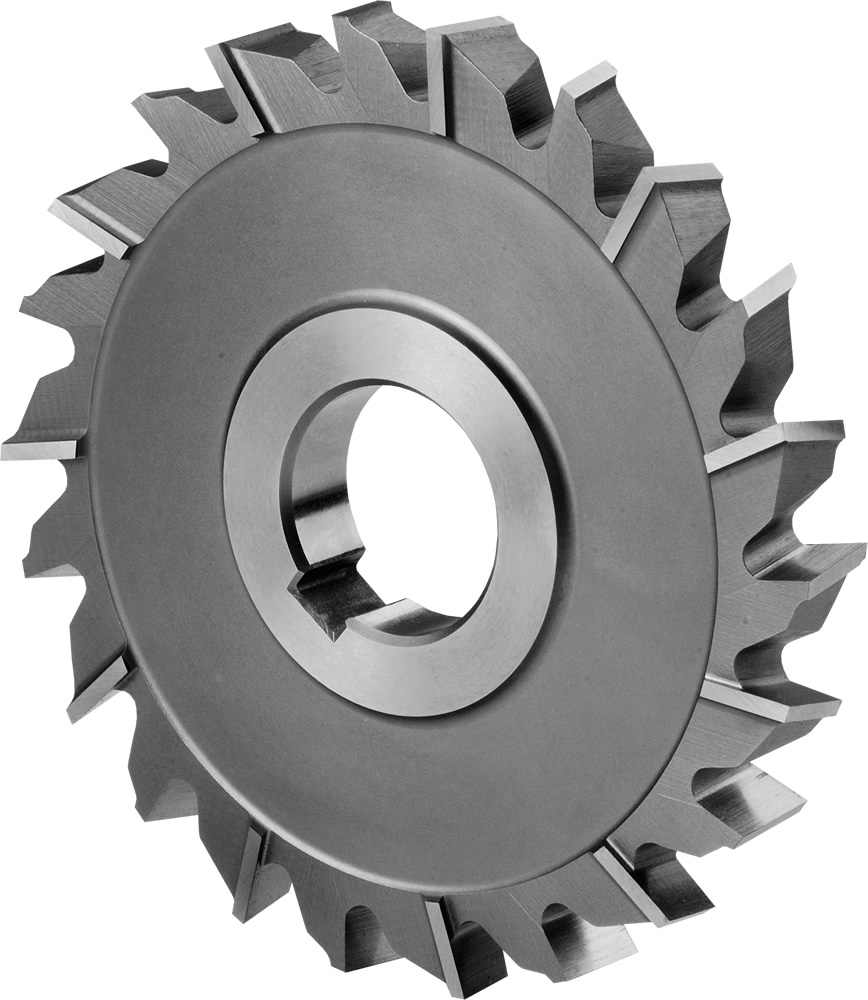

Фрезы дисковые, мелкозубые, тип H

DIN 885A
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

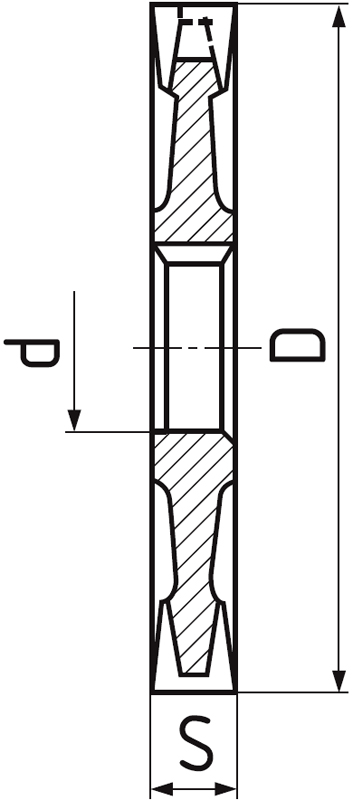

D
js 16
S
k 11
d
H 7
Z Код продукта На складе
50 4 16 16 730275.05004 Да
50 5 16 16 730275.05005 Да
50 6 16 16 730275.05006 Да
50 8 16 16 730275.05008 Да
50 10 16 16 730275.05010 Да
63 4 22 18 730275.06304 Да
63 5 22 18 730275.06305 Да
63 6 22 18 730275.06306 Да
63 8 22 18 730275.06308 Да
63 10 22 18 730275.06310 Да
63 12 22 18 730275.06312 Да
63 14 22 18 730275.06314 Да
63 16 22 18 730275.06316 Да
80 4 27 20 730275.08004 Да
80 5 27 20 730275.08005 Да
80 6 27 20 730275.08006 Да
80 8 27 20 730275.08008 Да
80 10 27 18 730275.08010 Да
80 12 27 18 730275.08012 Да
80 14 27 18 730275.08014 Да
80 16 27 18 730275.08016 Да
80 18 27 18 730275.08018 Да
80 20 27 18 730275.08020 Да
100 3 32 20 730275.10003 Нет
100 4 32 20 730275.10004 Да
100 5 32 20 730275.10005 Да
100 6 32 20 730275.10006 Да
100 8 32 20 730275.10008 Да
100 10 32 20 730275.10010 Да
100 12 32 20 730275.10012 Да
100 14 32 20 730275.10014 Да
100 16 32 20 730275.10016 Да
100 18 32 20 730275.10018 Да
100 20 32 20 730275.10020 Да
100 25 32 20 730275.10025 Нет
125 5 32 24 730275.12505 Да
125 6 32 24 730275.12506 Да
125 8 32 24 730275.12508 Да
125 10 32 22 730275.12510 Да
125 12 32 22 730275.12512 Да
125 14 32 22 730275.12514 Да
125 16 32 22 730275.12516 Да
125 18 32 22 730275.12518 Да
125 20 32 22 730275.12520 Да
125 25 32 22 730275.12525 Да
125 28 32 22 730275.12528 Да
160 6 40 26 730275.16006 Да
160 8 40 26 730275.16008 Да
160 10 40 26 730275.16010 Да
160 12 40 26 730275.16012 Да
160 14 40 26 730275.16014 Да
160 16 40 26 730275.16016 Да
160 18 40 26 730275.16018 Да
160 20 40 26 730275.16020 Да
160 25 40 26 730275.16025 Да
160 32 40 26 730275.16032 Да
200 8 40 32 730275.20008 Да
200 10 40 32 730275.20010 Да
200 12 40 32 730275.20012 Да
200 14 40 32 730275.20014 Да
200 16 40 32 730275.20016 Да
200 18 40 32 730275.20018 Да
200 20 40 32 730275.20020 Да
200 25 40 32 730275.20025 Да
200 32 40 32 730275.20032 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 50

Ø 63

Ø 80

Ø 100

Ø 125

Ø 160

Ø 200
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,1xD 1xS 37.5 0.05 0.06 0.07 0.08 0.09 0.092 0.095
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,1xD 1xS 32.5 0.05 0.06 0.07 0.08 0.09 0.092 0.095
P.4 | Улучшенные стали ≤ 900 N/mm² 0,1xD 1xS 25 0.05 0.06 0.07 0.08 0.09 0.092 0.095
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,1xD 1xS 18 0.05 0.06 0.07 0.08 0.09 0.092 0.095
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,1xD 1xS 10 0.05 0.06 0.07 0.08 0.09 0.092 0.095
K.1 | Чугун (≤ 240 HB) ≤ 820 N/mm² 0,1xD 1xS 30 0.05 0.06 0.07 0.08 0.09 0.092 0.095
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,1xD 1xS 22 0.05 0.06 0.07 0.08 0.09 0.092 0.095
N.4 | Медноцинковые и меднооловянные сплавы ≤ 800 N/mm² 0,1xD 1xS 60-100 0.05 0.06 0.07 0.08 0.09 0.092 0.095

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 10°. Передний угол = 8°.

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Вид H

Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.

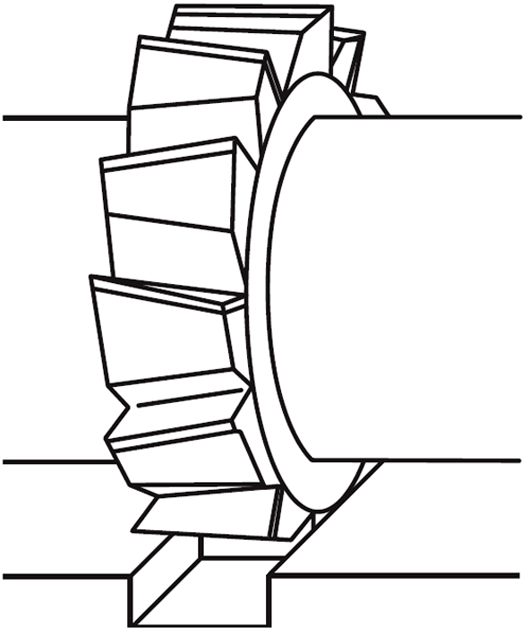

Режущая кромка по торцам и по образующей цилиндра дисковой фрезы
