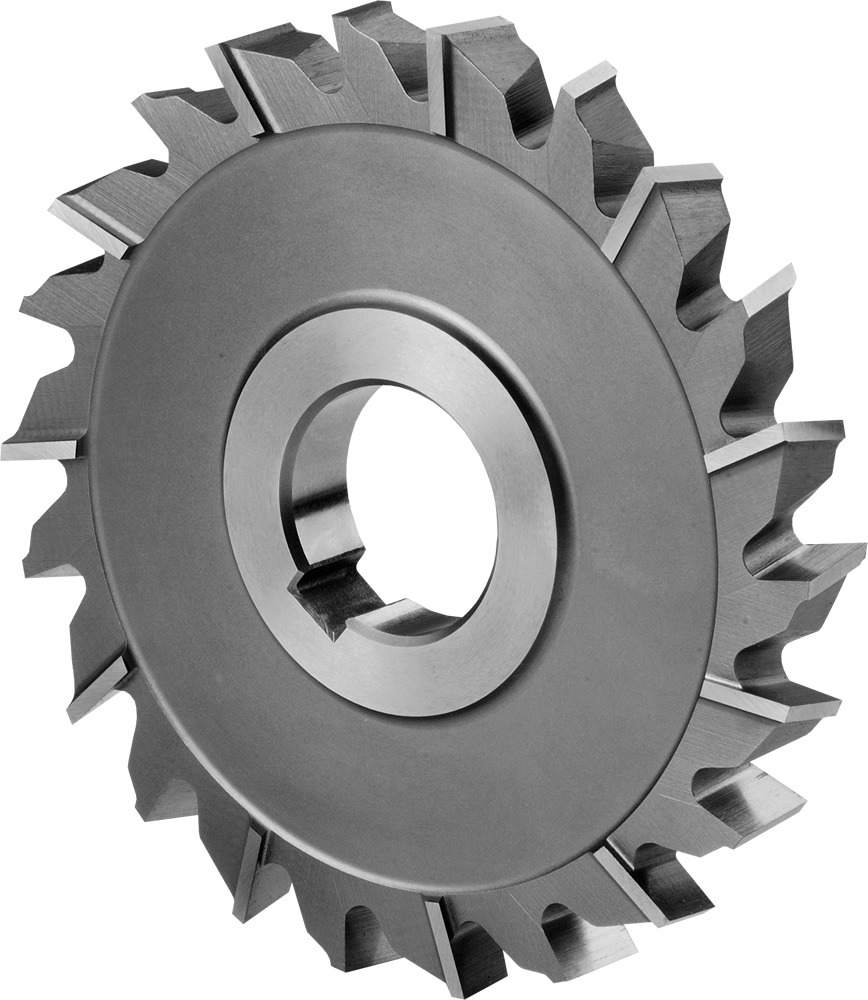

Фрезы дисковые, мелкозубые, тип H
DIN 885A
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

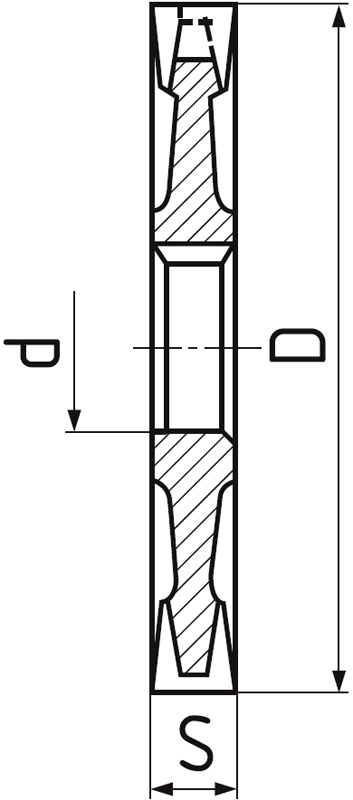

| D js 16 |
S k 11 |
d H 7 |
Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 50 | 4 | 16 | 14 | 730278.05004 | Да |
| 50 | 5 | 16 | 14 | 730278.05005 | Да |
| 50 | 6 | 16 | 14 | 730278.05006 | Да |
| 50 | 8 | 16 | 14 | 730278.05008 | Да |
| 50 | 10 | 16 | 14 | 730278.05010 | Да |
| 63 | 4 | 22 | 16 | 730278.06304 | Да |
| 63 | 5 | 22 | 16 | 730278.06305 | Да |
| 63 | 6 | 22 | 16 | 730278.06306 | Да |
| 63 | 7 | 22 | 16 | 730278.06307 | Нет |
| 63 | 8 | 22 | 16 | 730278.06308 | Да |
| 63 | 9 | 22 | 16 | 730278.06309 | Нет |
| 63 | 10 | 22 | 16 | 730278.06310 | Да |
| 63 | 12 | 22 | 16 | 730278.06312 | Да |
| 63 | 14 | 22 | 16 | 730278.06314 | Да |
| 63 | 16 | 22 | 16 | 730278.06316 | Да |
| 80 | 4 | 27 | 18 | 730278.08004 | Да |
| 80 | 5 | 27 | 18 | 730278.08005 | Да |
| 80 | 6 | 27 | 18 | 730278.08006 | Да |
| 80 | 7 | 27 | 18 | 730278.08007 | Нет |
| 80 | 8 | 27 | 18 | 730278.08008 | Да |
| 80 | 9 | 27 | 18 | 730278.08009 | Нет |
| 80 | 10 | 27 | 18 | 730278.08010 | Да |
| 80 | 12 | 27 | 18 | 730278.08012 | Да |
| 80 | 14 | 27 | 18 | 730278.08014 | Да |
| 80 | 16 | 27 | 18 | 730278.08016 | Да |
| 80 | 18 | 27 | 16 | 730278.08018 | Да |
| 80 | 20 | 27 | 16 | 730278.08020 | Да |
| 100 | 4 | 32 | 20 | 730278.10004 | Да |
| 100 | 5 | 32 | 20 | 730278.10005 | Да |
| 100 | 6 | 32 | 20 | 730278.10006 | Да |
| 100 | 7 | 32 | 20 | 730278.10007 | Нет |
| 100 | 8 | 32 | 20 | 730278.10008 | Да |
| 100 | 9 | 32 | 20 | 730278.10009 | Нет |
| 100 | 10 | 32 | 20 | 730278.10010 | Да |
| 100 | 12 | 32 | 20 | 730278.10012 | Да |
| 100 | 14 | 32 | 20 | 730278.10014 | Да |
| 100 | 16 | 32 | 20 | 730278.10016 | Да |
| 100 | 18 | 32 | 20 | 730278.10018 | Да |
| 100 | 20 | 32 | 20 | 730278.10020 | Да |
| 100 | 22 | 32 | 18 | 730278.10022 | Да |
| 100 | 25 | 32 | 18 | 730278.10025 | Да |
| 125 | 5 | 32 | 22 | 730278.12505 | Да |
| 125 | 6 | 32 | 22 | 730278.12506 | Да |
| 125 | 8 | 32 | 22 | 730278.12508 | Да |
| 125 | 10 | 32 | 22 | 730278.12510 | Да |
| 125 | 12 | 32 | 22 | 730278.12512 | Да |
| 125 | 14 | 32 | 22 | 730278.12514 | Да |
| 125 | 16 | 32 | 22 | 730278.12516 | Да |
| 125 | 18 | 32 | 22 | 730278.12518 | Да |
| 125 | 20 | 32 | 22 | 730278.12520 | Да |
| 125 | 22 | 32 | 20 | 730278.12522 | Да |
| 125 | 25 | 32 | 20 | 730278.12525 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,1xD | 1xS | 45 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,1xD | 1xS | 39 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,1xD | 1xS | 24 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,1xD | 1xS | 30 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,1xD | 1xS | 24 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 0,1xD | 1xS | 20 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,1xD | 1xS | 15 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| K.1 | Чугун (≤ 240 HB) | ≤ 820 N/mm² | 0,1xD | 1xS | 35 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,1xD | 1xS | 25 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 0,1xD | 1xS | 80-120 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 0,1xD | 1xS | 12 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 0,1xD | 1xS | 12 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 |

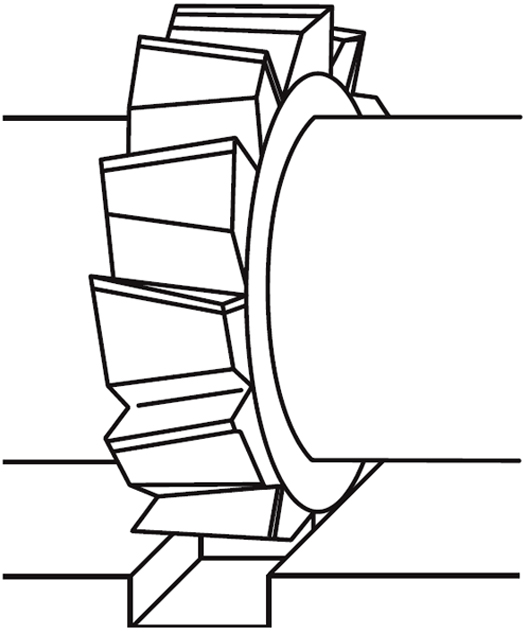

Зажимный элемент
Зажимное отверстие с продольным пазом для гребня согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 10°. Передний угол = 10°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид H
Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.
