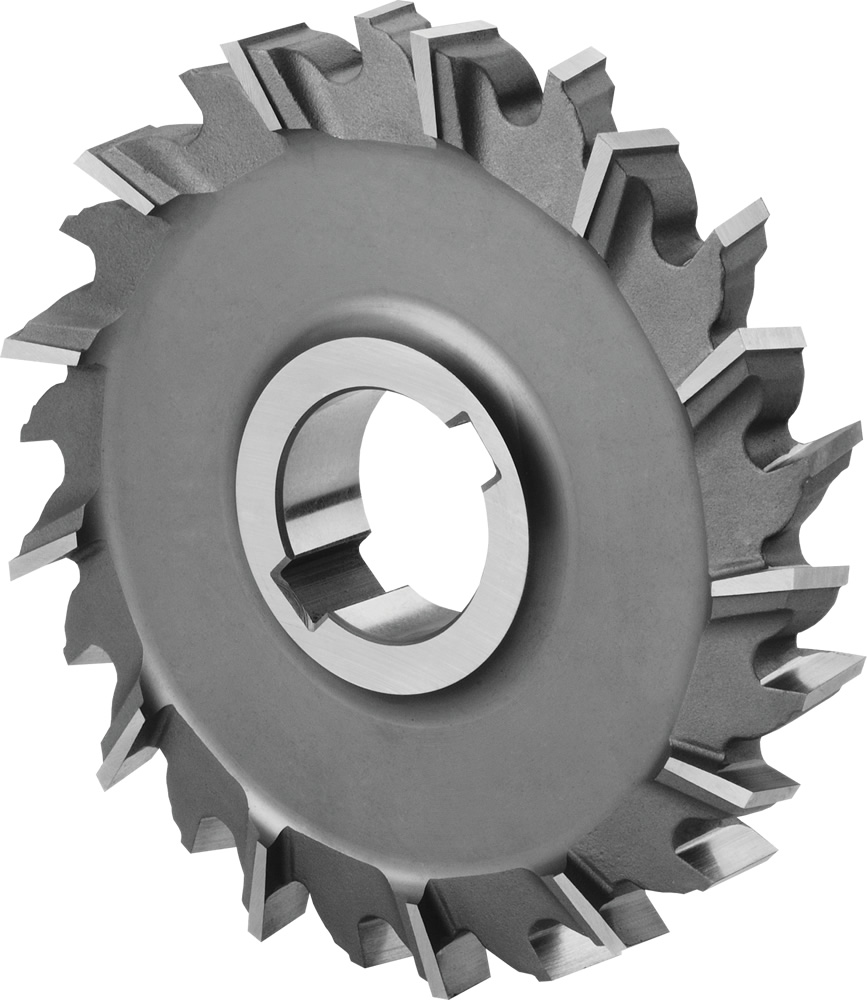

Фрезы дисковые, мелкозубые, вид H
быстрорежущая сталь HSSE
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

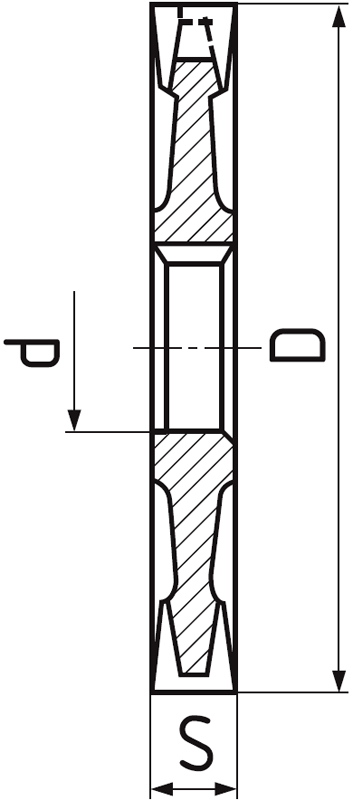

| D js 16 |
S s 10 |
d H 7 |
Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 50 | 4 | 16 | 18 | 730373.05004 | Да |
| 50 | 5 | 16 | 18 | 730373.05005 | Да |
| 50 | 6 | 16 | 18 | 730373.05006 | Да |
| 63 | 4 | 22 | 20 | 730373.06304 | Да |
| 63 | 5 | 22 | 20 | 730373.06305 | Да |
| 63 | 6 | 22 | 20 | 730373.06306 | Да |
| 63 | 8 | 22 | 20 | 730373.06308 | Да |
| 63 | 10 | 22 | 20 | 730373.06310 | Да |
| 63 | 12 | 22 | 20 | 730373.06312 | Да |
| 80 | 6 | 22 | 22 | 730373.08006 | Да |
| 80 | 8 | 22 | 22 | 730373.08008 | Да |
| 80 | 10 | 22 | 22 | 730373.08010 | Да |
| 80 | 12 | 22 | 22 | 730373.08012 | Нет |
| 100 | 8 | 22 | 24 | 730373.10008 | Нет |
| 100 | 10 | 22 | 24 | 730373.10010 | Нет |
| 100 | 14 | 22 | 24 | 730373.10014 | Да |
| 100 | 16 | 22 | 24 | 730373.10016 | Да |
| 125 | 12 | 27 | 26 | 730373.12512 | Да |
| 125 | 16 | 32 | 26 | 730373.12516 | Да |
| 125 | 18 | 32 | 26 | 730373.12518 | Да |
| 125 | 20 | 27 | 26 | 730373.12520 | Да |
| 160 | 18 | 32 | 28 | 730373.16018 | Да |
| 160 | 22 | 40 | 28 | 730373.16022 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,1xD | 1xS | 26 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,1xD | 1xS | 20 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,1xD | 1xS | 17 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня согласно DIN 138.
Вид H
Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.
Режущая кромка по торцам и по образующей цилиндра дисковой фрезы
Норма ČSN 222165.
Геометрия инструменты
Угол наклона винтовой линии = 10°. Передний угол = 10°.
HSSE
Литая, высокопроизводительная быстрорежущая сталь с хорошей вязкостью, подходит прежде всего для инструментов более крупных диаметров и дисковых фрез.
