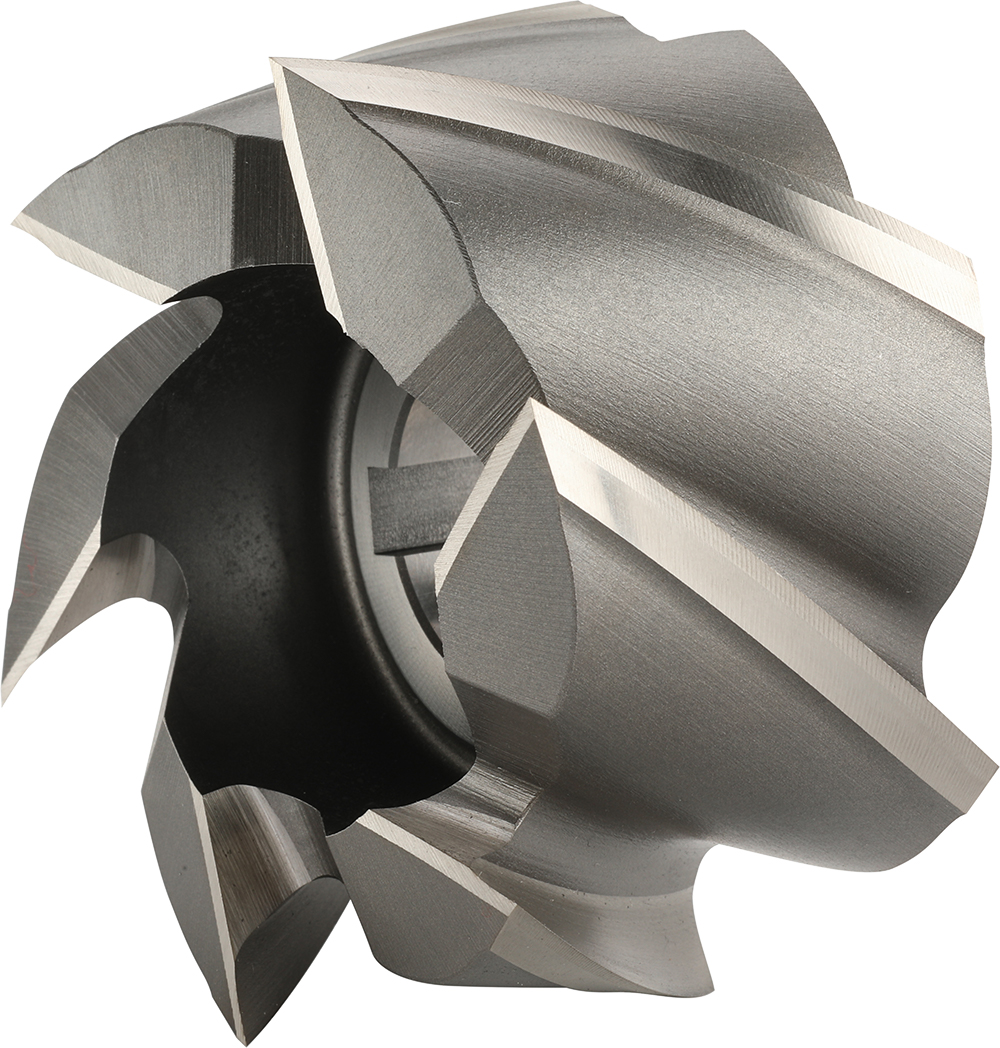

Фрезы цилиндрические торцовые, крупнозубые, тип W
DIN 1880
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

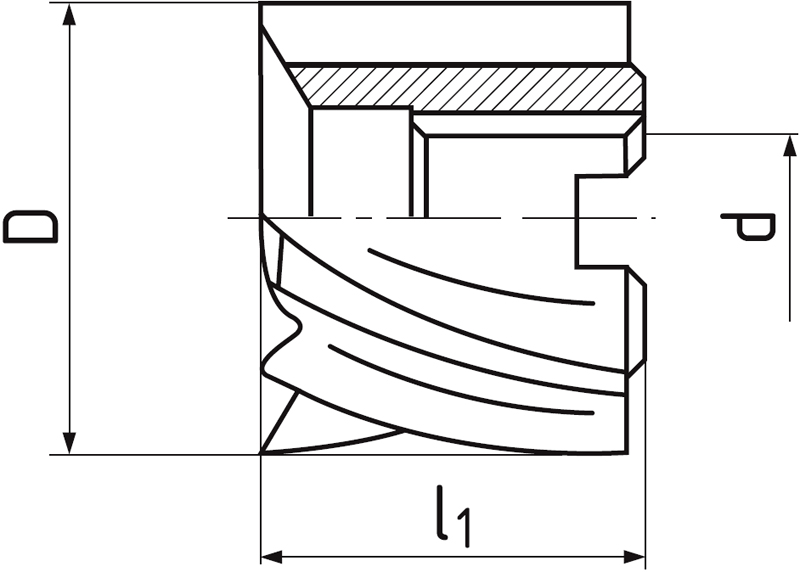

| D js 16 |
d H 7 |
l1 | Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 40 | 16 | 32 | 4 | 610275V.040 | Нет |
| 50 | 22 | 36 | 4 | 610275V.050 | Да |
| 63 | 27 | 40 | 5 | 610275V.063 | Да |
| 80 | 27 | 45 | 6 | 610275V.080 | Да |
| 100 | 32 | 50 | 7 | 610275V.100 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 37.5 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 |
| K.1 | Чугун (< 240 HB) | ≤ 800 N/mm² | 0,8xl1 | 0,75xD | 30 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 160-260 | 0.056 | 0.06 | 0.07 | 0.074 | 0.077 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm² | 0,8xl1 | 0,75xD | 60-100 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 40°. Передний угол = 22°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Вид W
Для обработки мягких материалов, напр. aлюминия и цветных металлов.
