Ресурс 3

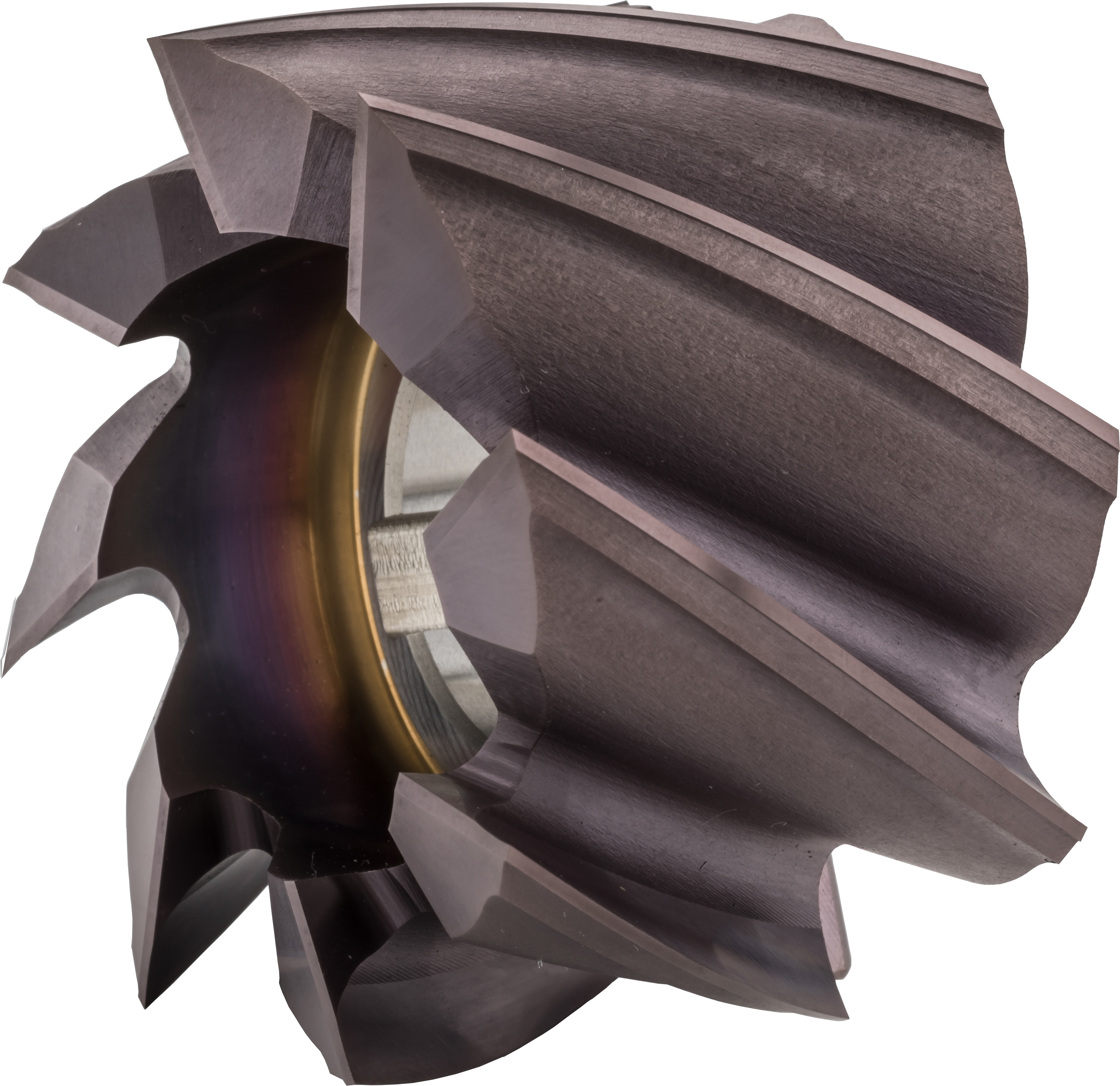

Фрезы цилиндрические торцовые, среднєзубые, тип N, TiAlN

DIN 1880
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
js 16
d
H 7
l1 Z Код продукта На складе
40 16 32 8 620278V.040 TiAlN Нет
50 22 36 8 620278V.050 TiAlN Нет
63 27 40 8 620278V.063 TiAlN Нет
80 27 45 10 620278V.080 TiAlN Нет
100 32 50 12 620278V.100 TiAlN Нет
125 40 56 14 620278V.125 TiAlN Нет
160 50 63 16 620278V.160 TiAlN Нет

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100

Ø 125
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,8xl1 0,75xD 67,5 0.08 0.085 0.1 0.105 0.11 0.115
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,8xl1 0,75xD 58,5 0.08 0.085 0.1 0.105 0.11 0.115
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,8xl1 0,75xD 36 0.08 0.085 0.1 0.105 0.11 0.115
P.4 | Улучшенные стали ≤ 900 N/mm² 0,8xl1 0,75xD 45 0.08 0.085 0.1 0.105 0.11 0.115
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,8xl1 0,75xD 36 0.08 0.085 0.1 0.105 0.11 0.115
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,8xl1 0,75xD 22,5 0.08 0.085 0.1 0.105 0.11 0.115
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 37,5 0.08 0.085 0.1 0.105 0.11 0.115

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

HSS Co8

Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Стандартный TiAlN покрытие.

Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.
