Фрезы цилиндрические торцовые, среднєзубые, тип N
DIN 1880
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

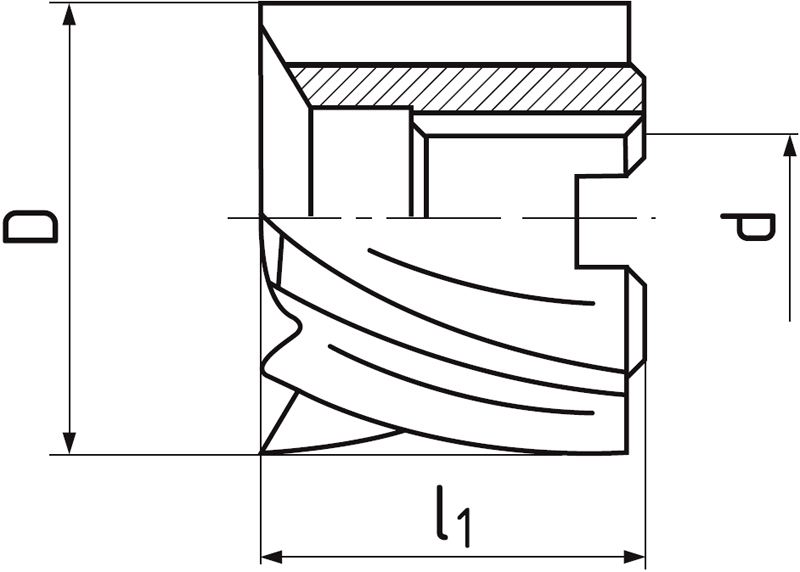

| D js 16 |
d H 7 |
l1 | Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 40 | 16 | 32 | 8 | 620278V.040 | Нет |
| 50 | 22 | 36 | 8 | 620278V.050 | Да |
| 63 | 27 | 40 | 8 | 620278V.063 | Да |
| 80 | 27 | 45 | 10 | 620278V.080 | Да |
| 100 | 32 | 50 | 12 | 620278V.100 | Да |
| 125 | 40 | 56 | 14 | 620278V.125 | Да |
| 160 | 50 | 63 | 16 | 620278V.160 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 45 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 39 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 24 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 30 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 24 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 15 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
