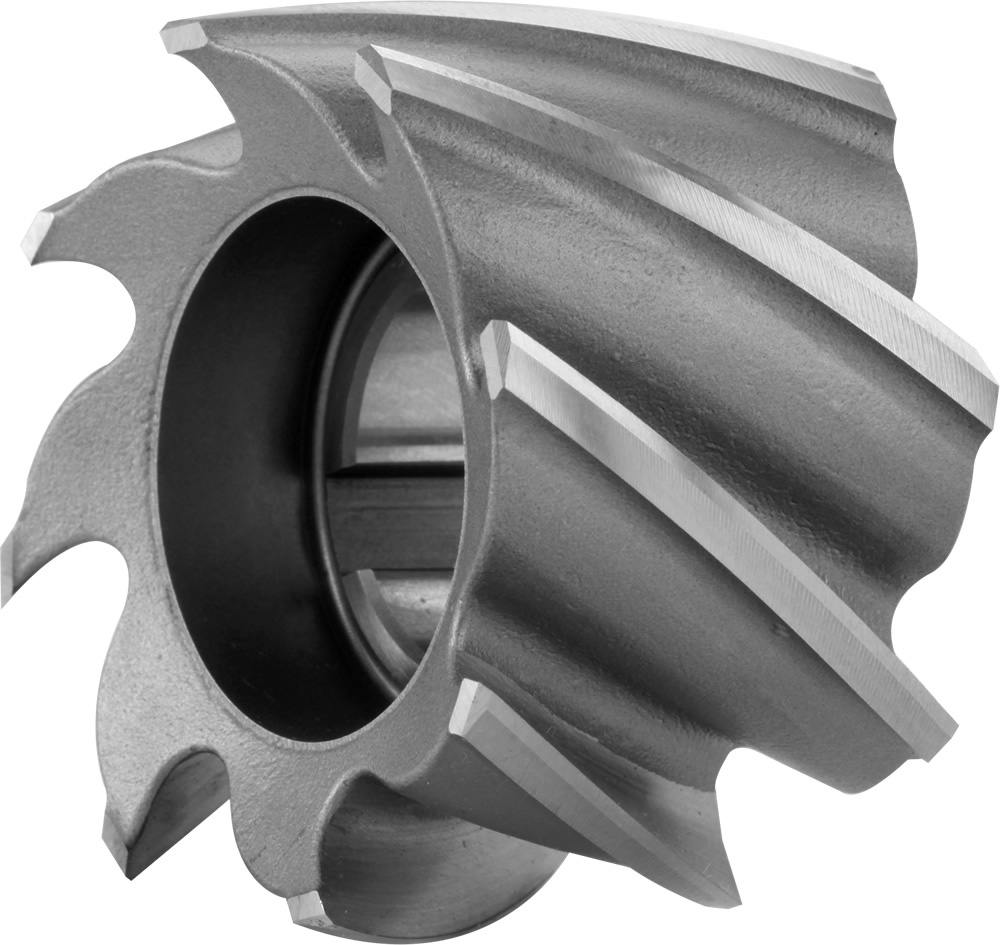

Фрезы цилиндрические торцовые, среднєзубые, вид N

быстрорежущая сталь HSSE
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
D
js 61
d
H 7
l1 Z Код продукта На складе
40 16 32 6 620973.040 Нет
50 22 36 8 620973.050 Нет
63 27 40 8 620973.063 Да
80 27 45 10 620973.080 Да
100 32 50 10 620973.100 Да
125 40 56 12 620973.125 Да
160 50 63 14 620973.160 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 80

Ø 100

Ø 160
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,8xl1 0,75xD 30 0.08 0.085 0.1 0.11 0.12
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,8xl1 0,75xD 26 0.08 0.085 0.1 0.11 0.12
P.4 | Улучшенные стали ≤ 900 N/mm² 0,8xl1 0,75xD 20 0.08 0.085 0.1 0.11 0.12
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 17 0.08 0.085 0.1 0.11 0.12

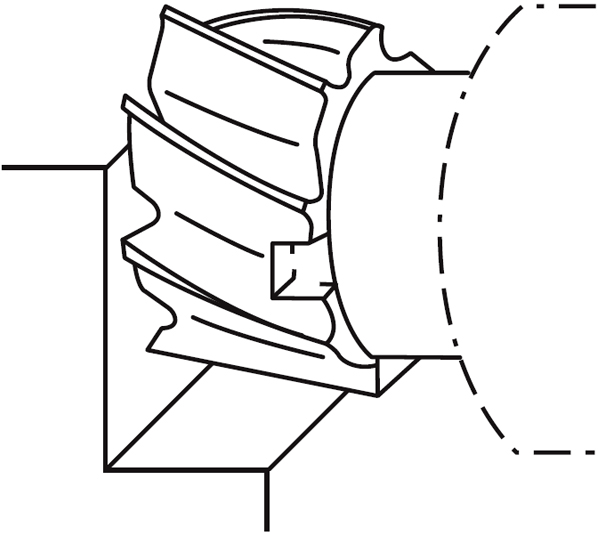

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Норма ČSN 222052.

Геометрия инструменты

Угол наклона винтовой линии = 35°. Передний угол = 12°.

HSSE

Литая, высокопроизводительная быстрорежущая сталь с хорошей вязкостью, подходит прежде всего для инструментов более крупных диаметров и дисковых фрез.
