Фрезы цилиндрические торцовые, среднєзубые, тип NR, TiAlN

DIN 1880

быстрорежущая сталь HSS Co5

При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

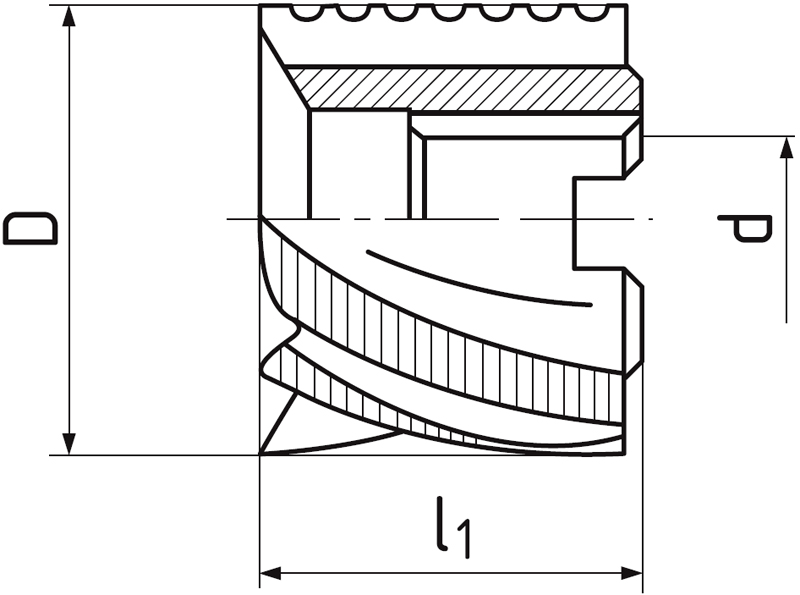

D js 16	d H 7	l₁	Z	Код продукта	На складе
40	16	32	8	624275.040 TiAlN	Да
50	22	36	8	624275.050 TiAlN	Нет
63	27	40	8	624275.063 TiAlN	Да
80	27	45	8	624275.080 TiAlN	Да
100	32	50	12	624275.100 TiAlN	Да

Материял	Твердость	A_e	A_p	V_c	fz(mm/z) Ø 40	Ø 50	Ø 63	Ø 80	Ø 100
P.1 \| Автоматные и конструкционные стали	≤ 600 N/mm²	0,8xl₁	0,75xD	67.5	0.096	0.102	0.12	0.132	0.138
P.2 \| Конструкционные и литые стали	≤ 850 N/mm²	0,8xl₁	0,75xD	58.5	0.096	0.102	0.12	0.132	0.138
P.4 \| Улучшенные стали	≤ 900 N/mm²	0,8xl₁	0,75xD	45	0.096	0.102	0.12	0.132	0.138
M.2 \| Нержавеющие стали	750 - 850 N/mm²	0,8xl₁	0,75xD	22.5	0.096	0.102	0.12	0.132	0.138
K.2 \| Чугун (> 240 HB)	> 800 N/mm²	0,8xl₁	0,75xD	37.5	0.096	0.102	0.12	0.132	0.138

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Вид NR

Для черновой обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 12,5 и более.

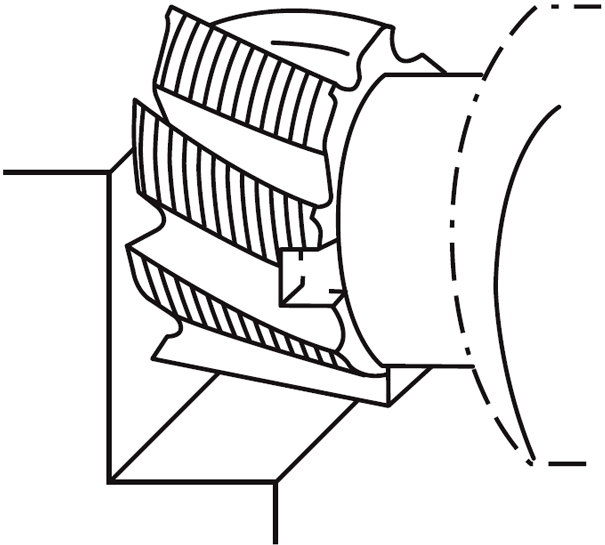

Возможные направления движения

Стандартный TiAlN покрытие.

Отличается высокой твёрдостью при более высоких температурах, хорошей стойкостью к оксидации и низкой теплопроводностью. Универсальное использование с упором на высокоскоростную обработку без охлаждения. Подходит для фрезерования твёрдых материалов.

Фрезы цилиндрические торцовые, среднєзубые, тип NR, TiAlN

Купить

Нет в наличии
