Фрезы цилиндрические торцовые, среднєзубые, тип NR-F, AlTiN

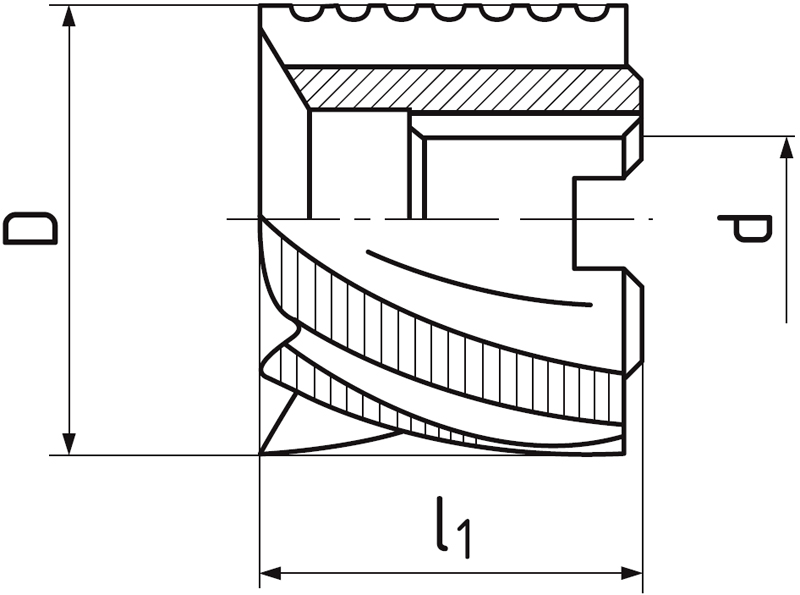

| D js 16 |
d | l1 | Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 40 | 16 | 32 | 6 | 624277PV.040 | Нет |
| 50 | 22 | 36 | 6 | 624277PV.050 | Нет |
| 63 | 27 | 40 | 8 | 624277PV.063 | Да |
| 80 | 27 | 45 | 8 | 624277PV.080 | Нет |
| 100 | 32 | 50 | 10 | 624277PV.100 | Нет |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 63 |
Ø 100 |
|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 45 | 0.144 | 0.153 | 0.18 | 0.207 |
| P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 39 | 0.144 | 0.153 | 0.18 | 0.207 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 30 | 0.144 | 0.153 | 0.18 | 0.207 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 15 | 0.144 | 0.153 | 0.18 | 0.207 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.144 | 0.153 | 0.18 | 0.207 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 0,8xl1 | 0,75xD | 12 | 0.1005 | 0.1065 | 0.126 | 0.1455 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSSE-PM
Высокопроизводительная сталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляем с покрытием AlTiN.
Вид NR-F
Для обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 3,2 и более, в обычных случаях выполняет функции инструмента для черновой и чистовой обработки.

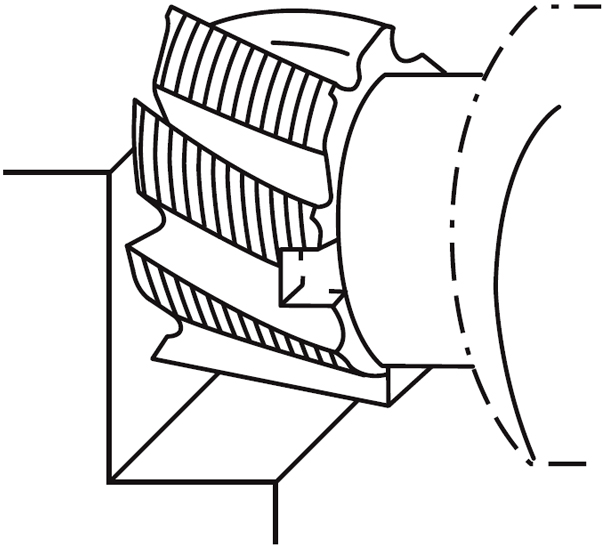

Возможные направления движения
Стандартный AlTiN покрытие
Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.
