Фрезы цилиндрические торцовые, среднєзубые, тип NR-F
DIN 1880
быстрорежущая сталь HSS Co8
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

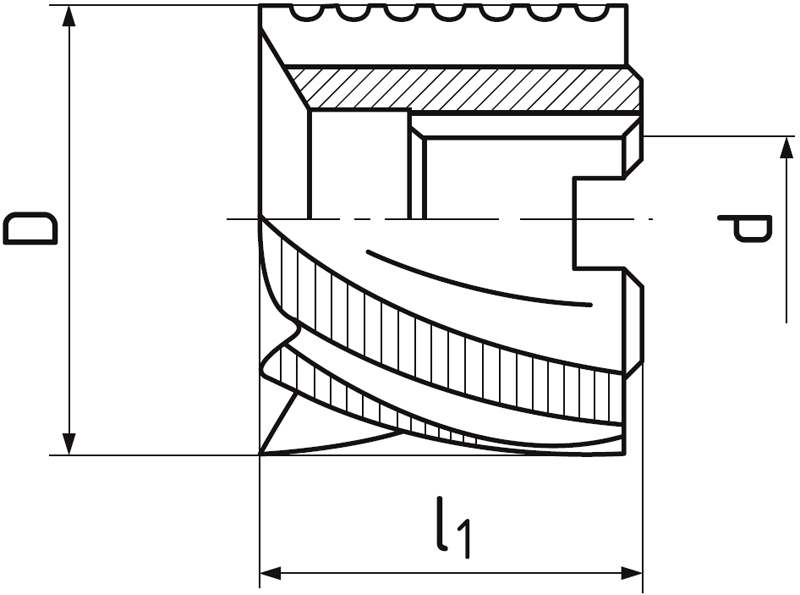

D js 16 |
d | l1 | Z | Код продукта | На складе |
---|---|---|---|---|---|
40 | 16 | 32 | 6 | 624278PV.040 | Да |
50 | 22 | 36 | 6 | 624278PV.050 | Нет |
63 | 27 | 40 | 8 | 624278PV.063 | Да |
80 | 27 | 45 | 8 | 624278PV.080 | Да |
100 | 32 | 50 | 10 | 624278PV.100 | Да |
125 | 40 | 56 | 12 | 624278PV.125 | Да |
160 | 50 | 63 | 14 | 624278PV.160 | Нет |
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
---|---|---|---|---|---|---|---|---|---|---|---|
P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 45 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
P.2 | Конструкционные и литые стали | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 39 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 30 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 15 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
HSS Co8
Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

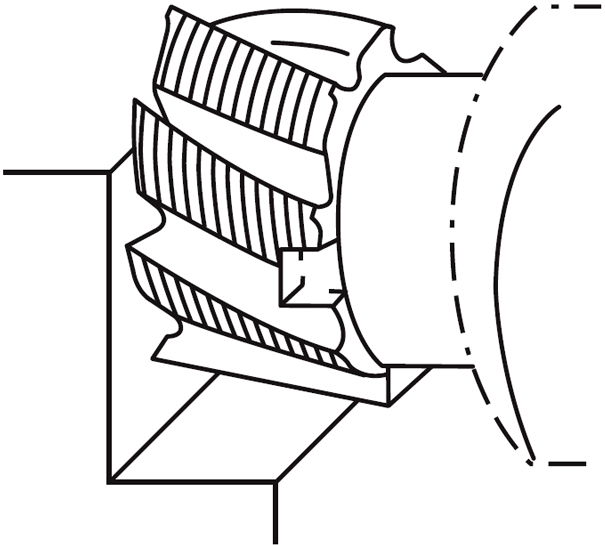

Вид NR-F
Для обработки материалов низкой – средней прочности (до 700 МПа), обработка Ra 3,2 и более, в обычных случаях выполняет функции инструмента для черновой и чистовой обработки.
