Ресурс 3

Фрезы цилиндрические торцовые, среднєзубые, тип HR

DIN 1880
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

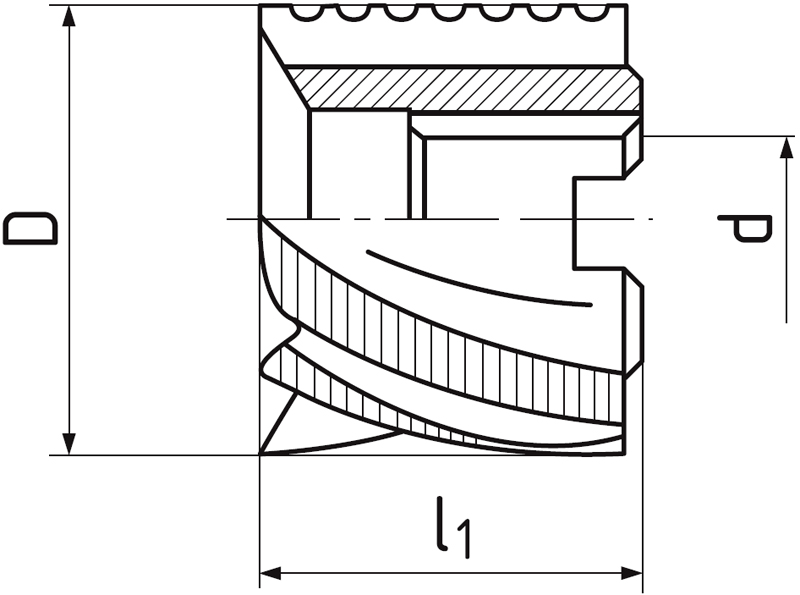

D
js 16
d
H 7
l1 Z Код продукта На складе
40 16 32 8 628275.040 Да
50 22 36 8 628275.050 Да
63 27 40 10 628275.063 Нет
80 27 45 10 628275.080 Да
100 32 50 12 628275.100 Да

Материял

Твердость

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100
P.2 | Конструкционные и литые стали ≤ 850 N/mm² 0,8xl1 0,75xD 32.5 0.096 0.102 0.12 0.132 0.138
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.096 0.102 0.12 0.132 0.138
P.4 | Улучшенные стали ≤ 900 N/mm² 0,8xl1 0,75xD 25 0.096 0.102 0.12 0.132 0.138
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.096 0.102 0.12 0.132 0.138
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,8xl1 0,75xD 10 0.096 0.102 0.12 0.132 0.138
K.2 | Чугун (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 22 0.096 0.102 0.12 0.132 0.138
S.1 | Хромникелевые сплавы ≤ 1500 N/mm² 0,8xl1 0,75xD 8 0.067 0.071 0.084 0.092 0.097

Зажимный элемент

Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 10°.

HSS Co5

Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.

Вид HR

Для черновой обработки материалов средней – высокой прочности (до 1200 МПа), обработка Ra 6,3 и более.

Возможные направления движения
