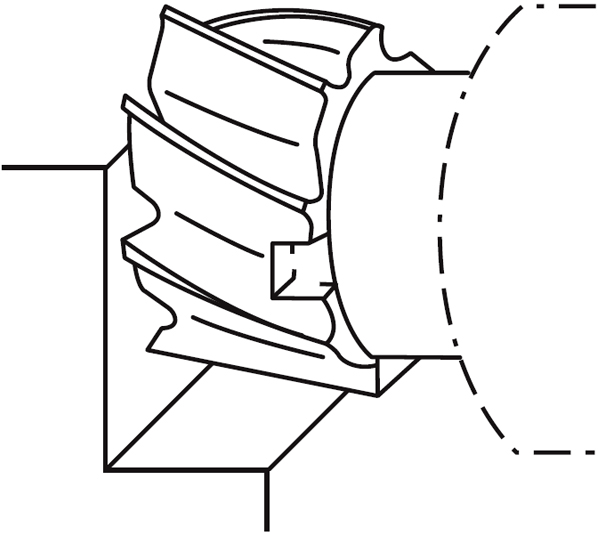

Фрезы цилиндрические торцовые, мелкозубые, тип H
DIN 1880
быстрорежущая сталь HSS Co5
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.
| D js 16 |
d H 7 |
l1 | Z | Код продукта | На складе |
|---|---|---|---|---|---|
| 40 | 16 | 32 | 10 | 630275V.040 | Да |
| 50 | 22 | 36 | 12 | 630275V.050 | Да |
| 63 | 27 | 40 | 12 | 630275V.063 | Да |
| 80 | 27 | 45 | 14 | 630275V.080 | Да |
| 100 | 32 | 50 | 16 | 630275V.100 | Да |
| 125 | 40 | 56 | 18 | 630275V.125 | Да |
|
Материял |
Твердость |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 18 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.4 | Улучшенные стали | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 18 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| P.6 | Инструментальная и улучшенная сталь | > 1100 N/mm² | 0,8xl1 | 0,75xD | 16 | 0.056 | 0.06 | 0.07 | 0.074 | 0.077 | 0.081 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 10 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| K.2 | Чугун (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 22 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 0,8xl1 | 0,75xD | 8 | 0.056 | 0.06 | 0.07 | 0.074 | 0.077 | 0.081 |
Зажимный элемент
Зажимное отверстие с продольным пазом для гребня и поперечным захватывающим пазом согласно DIN 138.
Геометрия инструменты
Угол наклона винтовой линии = 20°. Передний угол = 8°.
HSS Co5
Высокопроизводительная быстрорежущая сталь с хорошей вязкостью для фрез и фрезерования материалов до прочности 1200 МПа.
Вид H
Предназначена для фрезерования (чистовой обработки) материалов средней – высокой прочности (до 1200 МПа). Обработка Ra 3,2; в исключительных случаях и 1,6.
